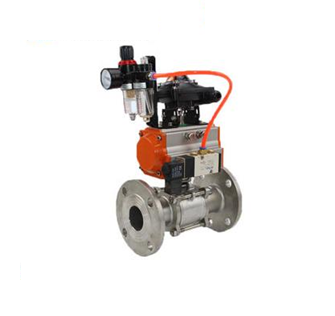

Кран шаровой полнопроходной DN300 PN16 фланцевый AISI 316 с пневмоприводом PA-DA-210 и распределителем 4V320-10

Шаровой кран полнопроходной DN300 с номинальным давлением 16 бар предназначен для эффективного управления потоками рабочих сред в системах теплоснабжения, водоснабжения и промышленных трубопроводах. Конструкция крана обеспечивает минимальные гидравлические потери благодаря полнопроходному исполнению и надежное перекрытие потока за счет шарового затвора с уплотнением из PTFE. Комплектация включает пневмопривод двойного действия с распределителем и блоком концевых выключателей для автоматизации технологических процессов.

Назначение и область применения

Кран предназначен для установки в системах теплоснабжения, водоснабжения и промышленных трубопроводах, транспортирующих воду, воздух и другие нейтральные среды. Благодаря коррозионностойкому исполнению из нержавеющей стали AISI 316 и температурному диапазону от -29°С до +150°С, оборудование может эксплуатироваться в агрессивных средах и при повышенных температурных нагрузках. Автоматизированное управление через пневмопривод позволяет интегрировать кран в системы АСУ ТП промышленных предприятий, котельных и центральных тепловых пунктов.

Конструктивные особенности

Кран выполнен по двухходовой схеме с полнопроходным шаровым затвором, что обеспечивает коэффициент пропускной способности Kv 2250 и минимальное сопротивление потоку. Фланцевое присоединение ISO F14 с 12 отверстиями под крепеж диаметром 26 мм соответствует стандартам трубопроводной арматуры. Уплотнение шара выполнено из PTFE (фторопласт), обладающего химической стойкостью и низким коэффициентом трения. Квадрат вала размером 36×36 мм рассчитан на крутящий момент 650 Н·м.

Материальное исполнение

Корпус крана изготовлен из нержавеющей стали AISI 316 (08Х17Н13М2), обеспечивающей высокую коррозионную стойкость в агрессивных средах. Ответственные детали, включая вал и крепежные элементы, выполнены из нержавеющей стали марки 304. Уплотнительные кольца из NBR сохраняют эластичность в заявленном температурном диапазоне, а антифрикционные элементы из инженерного пластика обеспечивают плавность хода и износостойкость.

Пневматическая автоматика

В комплектацию входит пневмопривод PA-DA-210 двойного действия с рабочим давлением 8 бар и выходным моментом 1596 Н·м. Привод оснащен золотниковым распределителем 4V320-10 с электромагнитным управлением на 220В и частотой срабатывания до 5 циклов в секунду. Блок концевых выключателей APL-210N имеет степень защиты IP65 и обеспечивает сигнализацию крайних положений. Блок подготовки воздуха AFC2000 с фильтром тонкостью 40 мкм и регулятором давления 0,5-9 бар гарантирует чистоту и стабильность подачи сжатого воздуха.

Эксплуатационные характеристики

Оборудование соответствует классу герметичности А по ГОСТ 9544 и рассчитано на срок службы 10 лет при соблюдении условий эксплуатации. Гарантийный срок составляет 1 год. Строительная длина крана 610 мм обеспечивает удобство монтажа в стандартные трубопроводные системы. Полнопроходная конструкция и оптимизированная геометрия проточной части минимизируют турбулентность потока и энергопотери.
