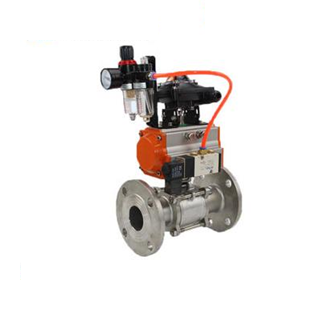

Кран шаровой полнопроходной DN250 PN16 с пневмоприводом двойного действия PA-DA-160 и распределителем 4M310-08 220В

Шаровой кран полнопроходной DN250 PN16 с пневмоприводом двойного действия представляет собой высоконадежную запорную арматуру для промышленных систем, работающих с водой, воздухом и нейтральными средами. Конструкция крана обеспечивает полное открытие прохода без гидравлических потерь, а пневматическое управление позволяет осуществлять дистанционное переключение позиций в автоматизированных технологических процессах.

Назначение и область применения

Данный шаровой кран предназначен для установки в системах водоснабжения, теплоснабжения и промышленных трубопроводах, транспортирующих нейтральные среды. Благодаря использованию нержавеющей стали AISI 316 и фторопластового уплотнения, оборудование устойчиво к коррозии и химическому воздействию. Пневмопривод двойного действия обеспечивает надежное переключение между открытым и закрытым положениями без необходимости использования пружины возврата.

Конструктивные особенности

Кран имеет фланцевое присоединение ISO F14/F12 с 12 болтовыми отверстиями диаметром 26 мм, что обеспечивает герметичное соединение с трубопроводом. Полнопроходная конструкция шарового затвора гарантирует минимальные потери давления. Вал выполнен из никелированной легированной стали с антифрикционными кольцами из инженерного пластика, что снижает трение и увеличивает срок службы. Пневмопривод PA-DA-160 развивает крутящий момент 798 Нм при рабочем давлении 8 бар.

Материалы исполнения

Корпус: нержавеющая сталь AISI 316 (08Х17Н13М2)
Шаровой затвор: нержавеющая сталь с полировкой
Уплотнения: PTFE (фторопласт, тефлон)
Вал: легированная сталь с никелированием
Вспомогательные элементы: нержавеющая сталь 304, инженерный пластик, NBR

Система управления

В комплектацию входит пневмопривод двойного действия PA-DA-160 с углом поворота 90° и золотниковым распределителем 4M310-08 на напряжение 220В. Привод оснащен регулировкой конечных положений с диапазоном 5° и развивает крутящий момент 798 Нм. Пневмораспределитель работает с фильтрованным сжатым воздухом давлением 1,5-8 бар и частотой срабатывания до 5 циклов в секунду. Подключение воздуха осуществляется через резьбу G1/4″.

Эксплуатационные характеристики

Оборудование рассчитано на работу в диапазоне температур от -29°С до +150°С при номинальном давлении 16 бар. Класс герметичности A по ГОСТ 9544 обеспечивает полную непроницаемость в закрытом положении. Строительная длина крана составляет 450 мм, что соответствует стандартным габаритам для арматуры DN250. Гарантийный срок эксплуатации - 1 год, расчетный срок службы - 10 лет.

Монтаж и обслуживание

Фланцевое исполнение крана позволяет осуществлять быстрый монтаж и демонтаж в трубопроводных системах. Наружный диаметр фланца 405 мм с межцентровым расстоянием отверстий 355 мм соответствует стандартным размерам. Регулировочные винты с стопорными гайками обеспечивают возможность подтяжки уплотнений в процессе эксплуатации. Компактные габариты пневмопривода (197×159 мм) позволяют устанавливать оборудование в ограниченном пространстве.
