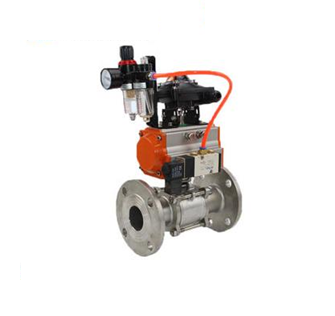

Кран шаровой DN.ru BV3232P фланцевый Ду25 Ру40 полнопроходной нержавеющая сталь SS316 с пневмоприводом PA-DA-065 и распределителем 4V320-08 220В
Основные характеристики
Описание товара
Шаровой кран BV3232P с пневматическим приводом представляет собой современное запорное устройство для автоматизированных систем управления технологическими процессами. Конструкция крана обеспечивает надежное перекрытие потока рабочих сред в трубопроводах теплоснабжения, водоснабжения, паровых и пневматических системах. Комплектация пневмоприводом двойного действия и электропневмораспределителем позволяет интегрировать оборудование в системы автоматического контроля и управления.
Назначение и область применения
Кран предназначен для работы в качестве запорной арматуры в системах транспортировки жидких и газообразных сред: воды, пара, сжатого воздуха, технической воды, нефти и нефтепродуктов. Оборудование устанавливается на трубопроводы промышленных предприятий, объектов ЖКХ, энергетических комплексов. Благодаря коррозионной стойкости материалов может эксплуатироваться в агрессивных производственных средах и на открытых площадках.
Конструктивные особенности
Кран выполнен по двухсосковой конструкции с полнопроходным исполнением, что обеспечивает минимальные гидравлические потери. Фланцевое присоединение типа ISO F04/F05 соответствует международным стандартам. Шаровой затвор с тефлоновым уплотнением гарантирует высокий класс герметичности А по ГОСТ 9544. Пневмопривод PA-DA-065 двойного действия развивает крутящий момент 44 Нм при рабочем давлении 6 бар.
Материалы исполнения
Корпус крана изготовлен из нержавеющей стали AISI 316 (08Х17Н13М2), обладающей повышенной коррозионной стойкостью. Уплотнительные элементы из PTFE (фторопласта) обеспечивают надежную герметизацию в широком температурном диапазоне от -20°С до +200°С. Пневмопривод имеет антикоррозионное покрытие всех внутренних и внешних деталей, степень защиты IP65.
Автоматизация управления
В комплектацию входит электропневмораспределитель 4V320-08 с питанием 220В, который осуществляет управление подачей сжатого воздуха к приводу. Золотниковая конструкция распределителя обеспечивает частоту срабатывания до 5 циклов в секунду. Привод двойного действия выполняет поворот на 90° с возможностью регулировки в диапазоне 5°.
Эксплуатационные характеристики
Оборудование рассчитано на номинальное давление 40 бар и температуру рабочей среды до 200°С. Строительная длина крана составляет 125 мм, что соответствует стандартным габаритам для арматуры DN25. Фланцы имеют 4 болтовых отверстия диаметром 14 мм. Общий вес комплекта - 6,88 кг.
Монтаж и обслуживание
Монтаж крана осуществляется на фланцевые соединения трубопроводов с применением стандартных крепежных элементов. Установка пневмопривода выполняется на ISO-фланец F05/F07 с размером штока 14×14 мм. Оборудование не требует специального технического обслуживания в процессе эксплуатации. Гарантийный срок - 1 год, расчетный срок службы - 10 лет.
Технические характеристики
Основные характеристики
Материалы
Подключение
Конструкция
Эксплуатационные параметры
Привод
Управление
Эксплуатационные параметры
Габариты
Важная информация
Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
