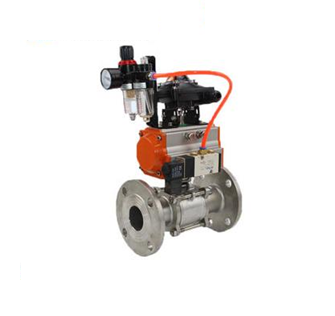

Кран шаровой DN.ru BV3232P фланцевый полнопроходной Ду15 Ру40 нержавеющая сталь SS316 с пневмоприводом PA-DA-052 и распределителем 4V320-08 220В
Основные характеристики
Описание товара
Шаровой кран DN.ru BV3232P с пневматическим приводом представляет собой современное запорное устройство для автоматизированных систем управления технологическими процессами. Конструкция крана сочетает надежность шарового механизма с возможностью дистанционного управления через пневмопривод двойного действия, что обеспечивает точное и быстрое переключение рабочих положений в трубопроводных системах различного назначения.
Назначение и область применения
Данная модель шарового крана предназначена для использования в качестве запорной арматуры в системах теплоснабжения, водоснабжения, паровых, топливных и пневматических системах со сжатым воздухом и нейтральными газами. Оборудование эффективно работает с жидкими и газообразными средами, включая воду, воздух, пар, техническую воду, нефть и нефтепродукты, при условии их неагрессивного воздействия на материалы конструкции крана.
Конструктивные особенности
Кран выполнен по двухсосковой конструкции с фланцевым присоединением, что обеспечивает простоту монтажа и демонтажа в трубопроводных системах. Полнопроходная конструкция шарового механизма минимизирует гидравлические потери и обеспечивает свободный проход рабочей среды. Уплотнительная система на основе PTFE (фторопласта) гарантирует высокую герметичность класса A по ГОСТ 9544 даже при циклических нагрузках.
Материалы исполнения
Корпус крана изготовлен из нержавеющей стали AISI/SS 316 (08Х17Н13М2), что обеспечивает коррозионную стойкость и длительный срок службы в агрессивных средах. Шаровой механизм и уплотнения выполнены из фторопласта (PTFE), который сохраняет свои свойства в широком температурном диапазоне от -20°С до +200°С. Фланцевое соединение соответствует стандартам ISO F03, F04.
Пневматический привод
Пневмопривод PA-DA-052 двойного действия развивает крутящий момент 24 Нм при рабочем давлении 6 бар. Угол поворота составляет 90° с возможностью регулировки в диапазоне 5°. Корпус привода имеет степень защиты IP65, что позволяет эксплуатировать оборудование как в помещениях, так и на открытом воздухе. Привод оснащен стандартным штоком размером 11×11 мм.
Система управления
Пневмораспределитель 4V320-08 с электромагнитным управлением на 220В обеспечивает точное управление потоками сжатого воздуха. Золотниковая конструкция распределителя гарантирует высокую частоту срабатывания до 5 циклов в секунду. Корпус распределителя выполнен из алюминиевого сплава и технополимера, рабочее давление составляет 1.5-8 бар при максимальном давлении 12 бар.
Монтаж и эксплуатация
Фланцевое соединение крана имеет 4 болтовых отверстия диаметром 14 мм на каждом фланце, что обеспечивает надежное крепление в трубопроводе. Строительная длина крана составляет 115 мм, что позволяет легко интегрировать его в существующие системы. Оборудование рассчитано на номинальное давление 40 бар и может работать с средами температурой от -20°С до +200°С.
Техническое обслуживание
Конструкция крана и привода предусматривает минимальные требования к техническому обслуживанию. Все внутренние и внешние детали имеют антикоррозийное покрытие, что обеспечивает стабильную работу в течение всего срока службы, который составляет 10 лет при соблюдении условий эксплуатации. Гарантийный срок на оборудование - 1 год.
Технические характеристики
Основные характеристики
Материалы
Подключение
Эксплуатационные параметры
Пневмопривод
Система управления
Эксплуатационные параметры
Габариты
Важная информация
Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
