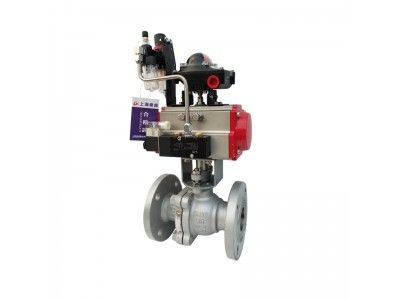

Кран шаровой ALSO КШ.Ф.Р.015.40-01 фланцевый Ду15 Ру40 с пневмоприводом двойного действия и блоком концевых выключателей

Шаровой кран ALSO КШ.Ф.Р.015.40-01 представляет собой фланцевую арматуру с пневматическим приводом двойного действия, предназначенную для автоматического управления потоками рабочих сред в трубопроводных системах. Конструкция крана обеспечивает высокую герметичность класса А по ГОСТ 9544-2015 и рассчитана на работу с водой, нефтепродуктами и другими нейтральными средами при температуре до +200°C.

Назначение и область применения

Данная модель шарового крана предназначена для использования в системах теплоснабжения, водоснабжения, нефтегазовой промышленности, а также в жилищно-коммунальных и теплосетевых хозяйствах. Оснащение пневмоприводом двойного действия позволяет осуществлять дистанционное управление положением затвора, что делает оборудование особенно востребованным в автоматизированных технологических процессах и системах, требующих оперативного переключения потоков.

Конструктивные особенности

Кран выполнен по стандартнопроходной схеме с полнопроходным сечением, что обеспечивает минимальные гидравлические потери. Фланцевое присоединение соответствует стандарту ISO F05, что гарантирует надежное соединение с трубопроводом. Управление осуществляется через пневмопривод модели PA-DA-052, который обеспечивает угол поворота 90° с возможностью регулировки в диапазоне 5°. Привод развивает крутящий момент до 24 Н·м при рабочем давлении сжатого воздуха 6-8 бар.

Материальное исполнение

Корпус крана изготовлен из углеродистой стали марки 20, что обеспечивает высокую прочность и коррозионную стойкость. Шар выполнен из нержавеющей стали AISI 420 (20Х13), а уплотнительные элементы - из фторопласта (PTFE), который сохраняет свои свойства в широком температурном диапазоне и обеспечивает длительную герметичность. Такое сочетание материалов делает кран устойчивым к воздействию агрессивных сред и обеспечивает длительный срок службы.

Система управления и контроля

Блок концевых выключателей APL-210N оснащен двумя электромеханическими микровыключателями OMRON V151-1C25 типа SPDT, которые обеспечивают сигнализацию о положении затвора. Визуальный индикатор отображает состояние крана: красный цвет соответствует закрытому положению, зеленый - открытому. Корпус блока имеет степень защиты IP65, что позволяет эксплуатировать оборудование в условиях повышенной влажности и запыленности. Клеммная колодка на 8 ячеек обеспечивает удобное подключение контрольных цепей.

Эксплуатационные характеристики

Оборудование рассчитано на номинальное давление 40 бар и имеет пропускную способность 7 м³/ч. Климатическое исполнение У1 позволяет эксплуатировать кран в умеренном климате при температуре окружающей среды от -40°C до +80°C. Компактные габаритные размеры и относительно небольшой вес (1,7 кг для крана и 1,2 кг для привода) облегчают монтаж и обслуживание оборудования.

Монтаж и обслуживание

Фланцевое соединение обеспечивает простоту монтажа и демонтажа крана при необходимости проведения ремонтных работ. Резьба подвода воздуха G1/4″ и кабельные вводы 2xNPT 1/2″ стандартизированы, что упрощает подключение к системам управления. Регулировочные винты и гайки из нержавеющей стали обеспечивают возможность точной настройки положения концевых выключателей.
