Компенсатор резиновый фланцевый DN100 PN16 EPDM сталь оцинкованная для водоснабжения и теплоснабжения

Резиновый фланцевый компенсатор DN100 PN16 предназначен для компенсации температурных расширений, вибраций и смещений в трубопроводных системах водоснабжения, теплоснабжения и других инженерных коммуникациях. Изготовленный из высококачественного синтетического каучука EPDM с армированием нейлоновым кордом и оцинкованными стальными фланцами, данный компенсатор обеспечивает надежную и долговечную работу в широком диапазоне рабочих параметров.

Назначение и область применения

Данный тип компенсаторов широко применяется в системах центрального отопления, горячего и холодного водоснабжения, вентиляции и кондиционирования, а также в промышленных трубопроводах для транспортировки различных сред. Основное функциональное назначение заключается в поглощении температурных деформаций трубопроводов, компенсации вибраций от работающего оборудования (насосов, компрессоров) и устранении последствий незначительных смещений и перекосов в соединениях.

Конструктивные особенности

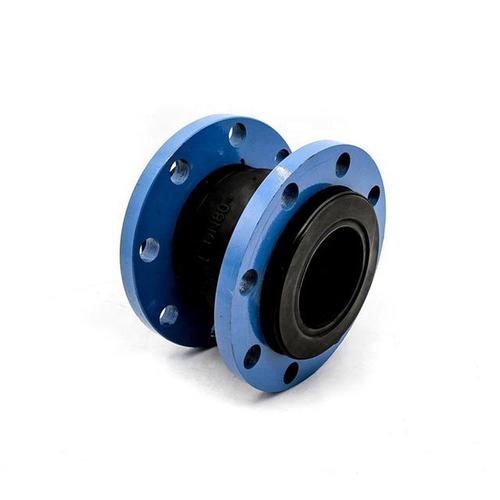

Конструкция компенсатора включает резиновую упругую вставку из EPDM, армированную нейлоновым шинным кордом, что обеспечивает высокую прочность и устойчивость к механическим нагрузкам. Фланцевое соединение выполнено из оцинкованной углеродистой стали, что гарантирует коррозионную стойкость и долговечность соединения. Опрессовка фланцев обеспечивает надежное крепление и герметичность соединения. Компенсатор способен воспринимать осевые сжатия до 19 мм, растяжения до 10 мм, линейные смещения до 13 мм и угловые отклонения до 15 градусов.

Материалы и исполнение

Резиновая вставка изготовлена из синтетического каучука EPDM (этиленпропилендиенового каучука), который характеризуется exceptional стойкостью к старению, озону, ультрафиолетовому излучению и широкому диапазону температур от -10°C до +115°C. Материал устойчив к воздействию горячей воды, пара, морской воды и растворов солей. Фланцы из оцинкованной углеродистой стали обеспечивают механическую прочность и защиту от коррозии. Армирование нейлоновым кордом повышает устойчивость к внутреннему давлению и механическим нагрузкам.

Технические характеристики и монтаж

Компенсатор рассчитан на номинальное давление 16 бар (PN16) и номинальный диаметр 100 мм (DN100). Конструкция фланцев предусматривает 8 болтовых отверстий диаметром 18 мм с межцентровым расстоянием 180 мм. Наружный диаметр фланца составляет 208 мм при толщине 16 мм. Общая длина компенсатора - 150 мм. Монтаж осуществляется с помощью стандартных крепежных элементов через фланцевое соединение, что обеспечивает простоту установки и демонтажа при обслуживании системы.

Преимущества и особенности

Основными преимуществами данного компенсатора являются: высокая химическая стойкость материала EPDM к различным средам, устойчивость к температурным воздействиям, эффективное гашение вибраций и шума, простота монтажа и обслуживания, долговечность и надежность в эксплуатации. Отсутствие кожуха упрощает визуальный контроль состояния резиновой вставки и снижает общую стоимость изделия.
