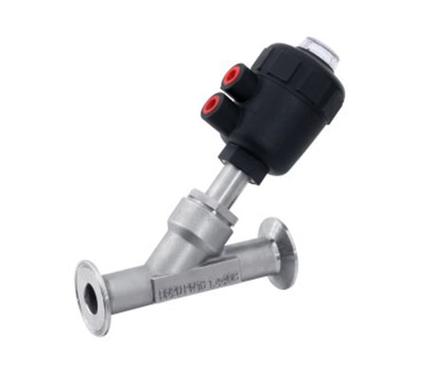

Клапан отсечной седельный пневматический муфтовый 3/8" НЗ Ру16 проходной нержавеющая сталь

Клапан отсечной седельный муфтовый 3/8" представляет собой пневматический запорный элемент нормально-закрытого типа, предназначенный для оперативного перекрытия потоков рабочих сред в трубопроводных системах промышленного назначения. Устройство характеризуется высоким быстродействием, надежностью и длительным сроком службы благодаря применению коррозионностойких материалов и продуманной конструкцией.

Назначение и область применения

Отсечной седельный клапан предназначен для мгновенного прекращения подачи жидкостей, газов и пара в аварийных ситуациях или по технологической необходимости. Широко применяется в системах автоматизации технологических процессов химической, нефтегазовой, пищевой и фармацевтической промышленности. Используется на трубопроводах с агрессивными и нейтральными средами, где требуется высокая герметичность и коррозионная стойкость.

Конструктивные особенности

Клапан выполнен по седельной схеме с тарельчатым затвором, обеспечивающим плотное прилегание к седлу и минимальные протечки в закрытом положении. Пневматический привод поршневого типа обеспечивает быстрое срабатывание и высокое усилие прижатия. Нормально-закрытое исполнение означает, что при отсутствии управляющего давления клапан находится в закрытом состоянии, что повышает безопасность системы.

Материалы исполнения

Основные детали клапана изготовлены из нержавеющей стали марки 12Х18Н10Т или аналогов, что обеспечивает стойкость к коррозии и возможность работы с широким спектром химически активных сред. Уплотнительные элементы выполнены из фторкаучука или PTFE, что гарантирует герметичность и долговечность в различных температурных условиях.

Принцип работы

При подаче сжатого воздуха на пневмопривод поршень перемещает шток с тарельчатым затвором, открывая проходное сечение. При сбросе управляющего давления возвратная пружина перемещает затвор в седло, полностью перекрывая поток. Проходная конструкция обеспечивает минимальные гидравлические сопротивления в открытом положении.

Монтаж и эксплуатация

Клапан монтируется на трубопроводах с помощью резьбовых соединений 3/8" согласно общепромышленным стандартам. Рекомендуется установка в любом положении при условии отсутствия механических нагрузок на корпус. Для работы требуется источник сжатого воздуха с давлением 4-6 бар. Оборудование не требует специального технического обслуживания в процессе эксплуатации.

Технические характеристики

Условный диаметр: DN10 (3/8")
Номинальное давление: Ру16
Тип привода: пневматический поршневой
Исполнение: нормально-закрытый
Рабочая температура: -20°C до +180°C
Материал корпуса: нержавеющая сталь 12Х18Н10Т
Тип подключения: муфтовый резьбовой
