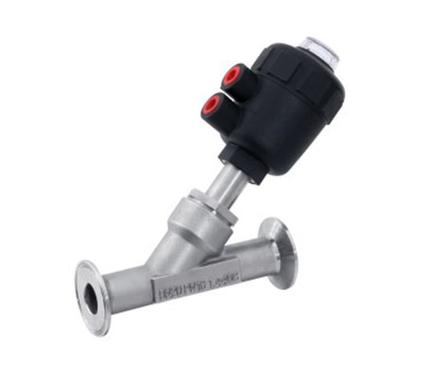

Клапан отсечной седельный КНО-ПГ125304-П DN25 PN40 НЗ нержавеющая сталь 304 под приварку

Клапан отсечной седельный серии КНО-ПГ125304-П представляет собой запорную арматуру нормально-закрытого типа, предназначенную для мгновенного аварийного перекрытия потока рабочей среды в трубопроводных системах. Изделие выполнено из нержавеющей стали марки AISI 304, что обеспечивает исключительную коррозионную стойкость и длительный срок службы в агрессивных средах. Конструкция под приварку гарантирует абсолютную герметичность соединения и надежную работу при рабочем давлении до PN 40.

Назначение и область применения

Отсечные седельные клапаны применяются в качестве аварийной запорной арматуры в промышленных трубопроводных системах для экстренного прекращения подачи рабочей среды. Основное применение находят в химической, нефтегазовой, пищевой, фармацевтической и энергетической отраслях промышленности. Используются для работы с жидкостями, газами и парами, включая агрессивные среды, где требуется надежное и быстрое срабатывание в аварийных ситуациях.

Конструктивные особенности

Клапан имеет седельную конструкцию с коническим затвором, обеспечивающую плотное перекрытие потока с классом герметичности А по ГОСТ 9544. Исполнение нормально-закрытое (НЗ) означает, что в отсутствие управляющего воздействия клапан находится в закрытом положении. Корпусная часть выполнена цельнолитой без разъемных соединений, что исключает протечки по корпусу. Время срабатывания составляет до 3 секунд в зависимости от типа привода.

Материалы изготовления

Основной материал исполнения - нержавеющая сталь марки AISI 304 (08Х18Н10), обладающая высокой стойкостью к коррозии в окислительных средах и большинстве органических кислот. Рабочие элементы (седло, затвор) могут иметь уплотнительные поверхности из фторопласта или других материалов в зависимости от требований к герметичности и рабочей среде. Материал обеспечивает возможность применения в пищевой промышленности.

Принцип работы

При подаче управляющего сигнала на привод (пневматический, гидравлический или электрический) шток с затвором перемещается вверх, открывая проход для рабочей среды. При снятии управляющего воздействия или в аварийной ситуации затвор под действием возвратной пружины мгновенно возвращается в седло, перекрывая поток. Быстрое срабатывание обеспечивает безопасность технологического процесса.

Монтаж и эксплуатация

Клапан предназначен для приварного монтажа в трубопроводные системы с предварительной центровкой. Рекомендуется использовать аргонодуговую сварку для сохранения коррозионной стойкости материала. Присоединительные размеры соответствуют ГОСТ 3326-86. Эксплуатация возможна в широком диапазоне температур от -60°C до +200°C в зависимости от типа уплотнений. Перед монтажом необходимо убедиться в отсутствии механических повреждений и загрязнений в проточной части.

Преимущества и особенности

Седельная конструкция обеспечивает высокую герметичность и надежное перекрытие потока. Приварное соединение исключает необходимость обслуживания фланцевых соединений и гарантирует абсолютную герметичность. Нержавеющая сталь 304 обеспечивает стойкость к коррозии и возможность применения в агрессивных средах. Нормально-закрытое исполнение обеспечивает безопасность при аварийных ситуациях. Компактная конструкция и малый вес (~2.5 кг) упрощают монтаж и обслуживание.
