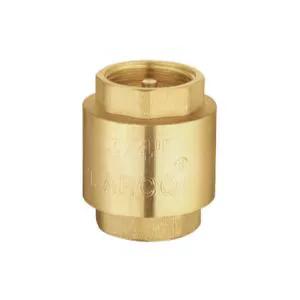

Клапан обратный Aquasfera 3002 1/2" Ду15 Ру40 муфтовый пружинный латунь EPDM для водоснабжения и отопления

Обратный клапан Aquasfera 3002 — это надежное запорное устройство муфтового типа, предназначенное для предотвращения обратного потока рабочей среды в трубопроводных системах. Конструкция клапана обеспечивает автоматическое перекрытие потока при изменении его направления, защищая оборудование от гидравлических ударов и обеспечивая стабильную работу системы.

Назначение и область применения

Клапан обратный Aquasfera 3002 предназначен для установки в системах холодного и горячего водоснабжения, отопления, а также других инженерных системах, транспортирующих неагрессивные среды. Устройство эффективно предотвращает обратный поток воды, обеспечивая корректную работу насосного оборудования, теплообменников и другого технологического оснащения. Клапан соответствует требованиям технического регламента ТР ТС 010/2011 и может использоваться в жилищно-коммунальном хозяйстве, промышленных предприятиях и объектах инфраструктуры.

Конструктивные особенности

Клапан выполнен по пружинной схеме работы, где затвор под воздействием пружины автоматически перекрывает проходное сечение при снижении давления в системе. Такая конструкция обеспечивает быстрое срабатывание и надежную защиту от обратного потока. Муфтовое соединение с внутренней резьбой с обеих сторон упрощает монтаж в существующие трубопроводные системы без необходимости дополнительной подготовки.

Материалы исполнения

Корпус клапана изготовлен из качественной латуни, что обеспечивает высокую коррозионную стойкость и длительный срок службы в условиях постоянного контакта с водой. Запорный орган (диск) также выполнен из латуни марки CW 617N, что гарантирует надежное перекрытие потока и устойчивость к износу. Уплотнительный элемент из EPDM (этиленпропиленового каучука) сохраняет эластичность при температуре до 100°C и устойчив к воздействию горячей воды и теплоносителей систем отопления.

Технические параметры

Устройство рассчитано на номинальное давление 40 бар (PN40) и условный диаметр 15 мм (Ду15), что соответствует резьбовому соединению 1/2". Строительная длина клапана составляет 50 мм при высоте 32,5 мм, что делает его компактным решением для ограниченных пространств. Коэффициент пропускной способности Kv 2 м³/ч обеспечивает минимальное гидравлическое сопротивление в открытом положении.

Монтаж и эксплуатация

Клапан монтируется на участках трубопровода, где требуется предотвращение обратного потока среды. Установка производится с учетом направления потока, указанного на корпусе устройства. Резьбовые соединения рекомендуется герметизировать подходящими уплотнительными материалами. Клапан не требует специального обслуживания в процессе эксплуатации, однако рекомендуется периодическая проверка его работоспособности в рамках планового технического обслуживания системы.

Преимущества конструкции

Надежность работы: Пружинный механизм обеспечивает быстрое и надежное срабатывание при изменении направления потока.

Долговечность: Латунный корпус и детали устойчивы к коррозии и износу в условиях постоянной эксплуатации с водой.

Универсальность применения: Подходит для систем ХВС, ГВС и отопления с температурой среды до 100°C.

Простота монтажа: Муфтовое соединение позволяет легко интегрировать клапан в существующие трубопроводные системы.

Компактные размеры: Небольшие габариты делают устройство удобным для установки в ограниченном пространстве.
