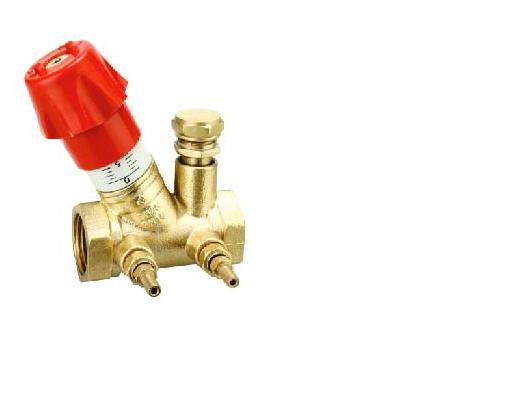

Клапан балансировочный Гранбаланс КБЛ10 Ду20 PN25 муфтовый латунный для систем отопления и охлаждения

Балансировочный клапан Гранбаланс КБЛ10 представляет собой точное регулирующее устройство для гидравлической настройки систем отопления, холодоснабжения и кондиционирования. Клапан обеспечивает точное дросселирование потока теплоносителя с фиксацией настроенного положения, что позволяет оптимально распределять расходы по ответвлениям системы и поддерживать стабильные гидравлические параметры.

Назначение и область применения

Клапан КБЛ10 предназначен для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в инженерных системах зданий. Основные области применения включают двухтрубные и четырехтрубные системы отопления, системы холодоснабжения фанкойлов, системы кондиционирования воздуха, а также другие гидравлические контуры с циркуляцией воды или водно-гликолевых растворов. Устройство обеспечивает точную настройку гидравлических режимов, что способствует равномерному распределению теплоносителя по всем потребителям системы.

Конструктивные особенности

Клапан выполнен в муфтовом исполнении с резьбовым присоединением 3/4" и оснащен регулирующим механизмом с плавной настройкой пропускной способности. Конструкция включает прецизионный шток с метрической резьбой для точной регулировки, шкалу настройки с фиксацией положения, и два измерительных ниппеля для подключения дифференциального манометра. Уплотнительные элементы выполнены из PTFE (политетрафторэтилена), что обеспечивает надежную герметичность в широком диапазоне температур и совместимость с различными теплоносителями.

Материалы и исполнение

Корпус клапана изготовлен из качественной латуни, что обеспечивает коррозионную стойкость и длительный срок службы в системах с водными и водно-гликолевыми теплоносителями. Все внутренние компоненты, включая запорный орган, также выполнены из латуни, что гарантирует равномерный износ и стабильность рабочих характеристик. Материалы соответствуют требованиям для работы в системах с технической водой и водно-гликолевыми растворами с концентрацией этиленгликоля до 50%.

Технические преимущества

Клапан КБЛ10 характеризуется линейной расходной характеристикой, что позволяет осуществлять точную настройку гидравлических параметров системы. Коэффициент пропускной способности Kv=4.94 м³/ч обеспечивает широкий диапазон регулирования. Устройство поддерживает рабочее давление до 25 бар и температуру среды от -10°C до +120°C, что покрывает большинство требований современных инженерных систем. Наличие измерительных портов позволяет проводить оперативный контроль перепада давления и точную настройку без остановки системы.

Эксплуатационные особенности

При монтаже клапана необходимо обеспечить правильную ориентацию потока согласно маркировке на корпусе. Регулировка осуществляется с помощью ключа соответствующего размера с фиксацией настроенного положения. Для измерений рекомендуется использовать калиброванные дифференциальные манометры. Клапан не требует специального технического обслуживания при условии соблюдения параметров рабочей среды и периодической проверки герметичности соединений.
