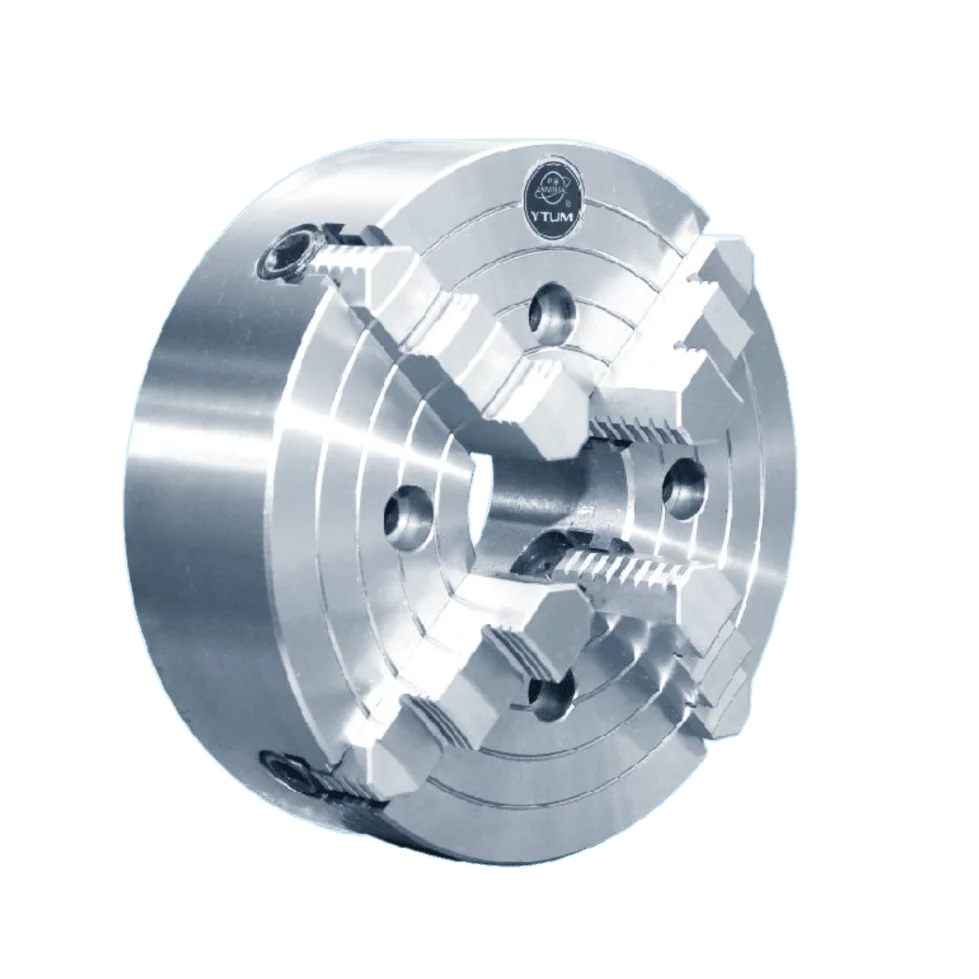

Патрон токарный 4-кулачковый K72(G) 160 усиленный зажим 70 Н·м шаг 8 мм цельными кулачками

Токарный четырехкулачковый патрон K72(G) 160 представляет собой высокоточное зажимное устройство для универсальных токарных станков, предназначенное для надежной фиксации заготовок сложной и несимметричной конфигурации. Конструкция с четырьмя независимо регулируемыми цельными стальными кулачками обеспечивает точное центрирование и устойчивое положение детали в процессе механической обработки. Патрон демонстрирует высокую стабильность при скоростях вращения до 2500 об/мин и максимальном усилии зажима 70 Н·м, что гарантирует качественное выполнение токарных операций различной сложности.

Назначение и область применения

Четырехкулачковый патрон K72(G) 160 находит широкое применение в металлообрабатывающей промышленности для установки на универсальные токарные станки отечественного и импортного производства. Основное назначение - закрепление заготовок неправильной формы, эксцентричных деталей и элементов, требующих индивидуальной настройки положения каждого кулачка. Оборудование востребовано в ремонтных мастерских, инструментальном производстве, машиностроительных предприятиях и цехах металлообработки для выполнения точных токарных работ с деталями сложной геометрии, включая кулачковые валики, эксцентрики, фланцы и другие несимметричные элементы.

Конструктивные особенности

Конструкция патрона включает четыре независимо регулируемых кулачка с шагом перемещения 8 мм, что позволяет точно позиционировать заготовки различной формы и размеров. Цельные стальные кулачки обеспечивают повышенную жесткость и износостойкость по сравнению с составными аналогами. Патрон оснащен крепежными отверстиями 4-M10 с диаметром расположения 95 мм для надежной фиксации на шпинделе станка. Диапазон регулировки кулачков составляет 8-80 мм, а диапазон зажима - 50-160 мм, что обеспечивает универсальность применения для различных типов заготовок.

Материалы и исполнение

Корпус патрона изготовлен из конструкционной стали, прошедшей термическую обработку для повышения прочностных характеристик и устойчивости к нагрузкам. Цельные кулачки выполнены из инструментальной стали с последующей закалкой, что обеспечивает длительный срок службы даже при интенсивной эксплуатации. Все движущиеся части имеют точную механическую обработку для обеспечения плавного хода и минимального люфта. Высота патрона составляет 65 мм при общей массе 9 кг, что обеспечивает оптимальное соотношение прочности и габаритных размеров.

Технические возможности

Патрон рассчитан на максимальное усилие зажима 70 Н·м и может эксплуатироваться при скорости вращения до 2500 об/мин. Диаметр центрального отверстия 45 мм и дополнительное центровое отверстие диаметром 65 мм обеспечивают удобство работы с различными типами заготовок. Конструкция гарантирует равномерное распределение усилия зажима по всем четырем кулачкам, что исключает деформацию обрабатываемой детали и обеспечивает высокое качество обработки поверхности. Патрон поддерживает работу с заготовками в диапазоне диаметров от 50 до 160 мм.

Эксплуатационные преимущества

Благодаря независимой регулировке кулачков патрон обеспечивает точное центрирование заготовок сложной формы, включая эксцентричные и несимметричные детали. Стальная конструкция обладает высокой устойчивостью к вибрациям и ударным нагрузкам, характерным для процессов механической обработки. Простота обслуживания и возможность замены кулачков продлевают срок службы оборудования. Совместимость с большинством универсальных токарных станков делает патрон универсальным решением для различных производственных задач. Независимая регулировка каждого кулачка позволяет компенсировать погрешности формы заготовки и обеспечивать высокую точность обработки.

Монтаж и обслуживание

Установка патрона на токарный станок осуществляется через крепежные отверстия 4-M10 с диаметром расположения 95 мм. Регулировка положения кулачков производится независимо для каждого элемента с помощью ключа, что позволяет точно центрировать заготовку относительно оси вращения шпинделя. Для поддержания точности работы рекомендуется регулярная очистка направляющих кулачков от стружки и загрязнений, а также периодическая смазка движущихся частей специальными составами. Конструкция обеспечивает легкий доступ к элементам регулировки и замены, что упрощает техническое обслуживание оборудования.

Безопасность и надежность

Патрон спроектирован с учетом требований промышленной безопасности и обеспечивает надежную фиксацию заготовок даже при высоких скоростях вращения. Равномерное распределение усилия зажима по четырем точкам исключает возможность самопроизвольного смещения заготовки в процессе обработки. Прочная стальная конструкция и точная механическая обработка всех элементов гарантируют долговечность и безотказную работу в условиях интенсивной эксплуатации. Патрон прошел испытания на соответствие требованиям точности и безопасности для металлообрабатывающего оборудования.
