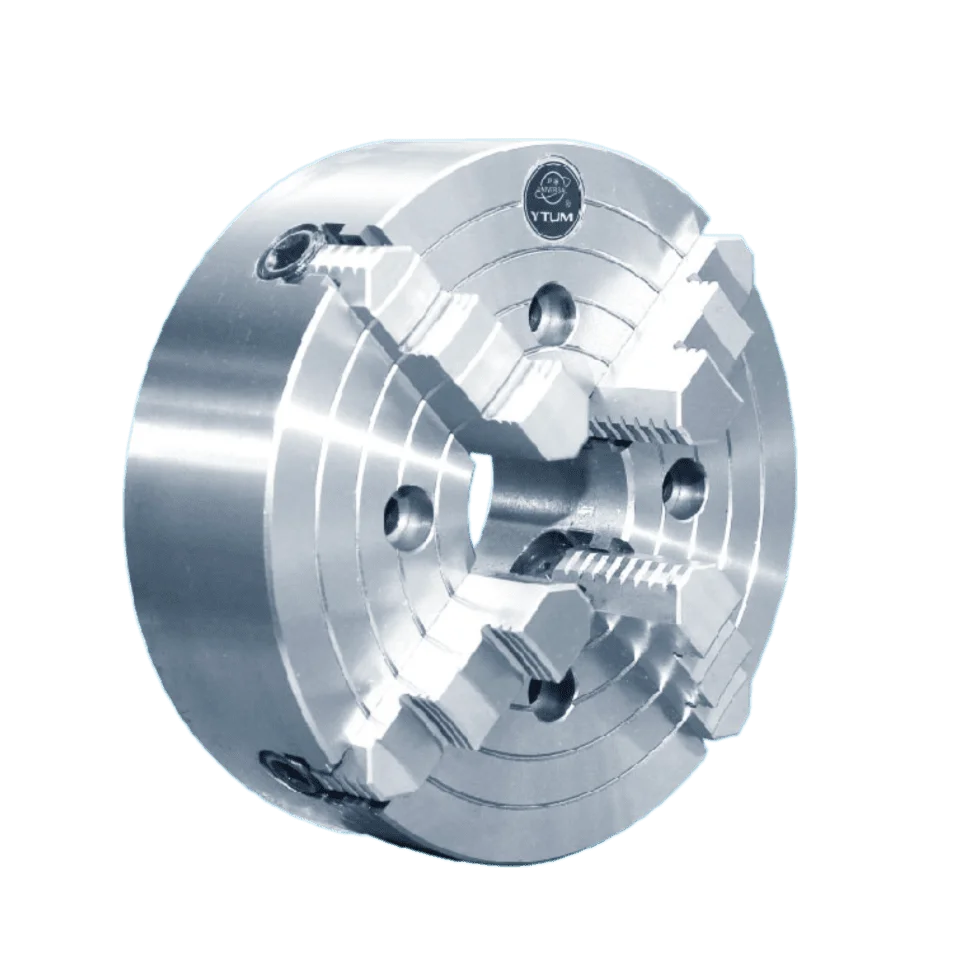

Патрон токарный 4-кулачковый Ytum K72 250 ручной независимый 1600 об/мин 150 Н·м

Токарный четырехкулачковый патрон Ytum серии K72 диаметром 250 мм с независимым перемещением кулачков предназначен для точного закрепления несимметричных и фасонных заготовок при обработке на токарных станках. Конструкция с цельными закаленными кулачками и шагом перемещения 10 мм обеспечивает высокую точность центровки и надежное позиционирование деталей сложной конфигурации в условиях единичного и мелкосерийного производства.

Назначение и область применения

Четырехкулачковый патрон K72 250 находит применение в металлообрабатывающих цехах, ремонтных мастерских и производственных предприятиях для закрепления заготовок неправильной формы при выполнении токарных операций. Независимая регулировка каждого из четырех кулачков позволяет точно центрировать эксцентричные, некруглые и фасонные детали, что делает оборудование незаменимым при работе со сложными конфигурациями. Патрон оптимален для условий, требующих частой переналадки и обработки разнообразных заготовок.

Конструктивные особенности

Конструкция патрона основана на массивном корпусе из литейного чугуна, обеспечивающем высокую жесткость и виброустойчивость системы. Четыре независимых кулачка перемещаются по направляющим с шагом 10 мм, что позволяет точно позиционировать заготовку относительно оси вращения шпинделя. Цельные кулачки изготовлены из инструментальной стали и прошли термическую обработку для повышения износостойкости. Винтовой механизм перемещения обеспечивает плавное регулирование и надежную фиксацию усилия зажима.

Материалы и исполнение

Корпус патрона выполнен из высокопрочного литейного чугуна, обладающего excellent демпфирующими свойствами и устойчивостью к деформациям под нагрузкой. Кулачки изготовлены из инструментальной стали с последующей закалкой, что гарантирует длительный срок службы рабочих поверхностей даже при интенсивной эксплуатации. Все движущиеся элементы защищены от попадания стружки и абразивных частиц, что обеспечивает стабильность работы в условиях производственной среды.

Эксплуатационные характеристики

Патрон развивает максимальное усилие зажима 150 Н·м, обеспечивая надежное крепление массивных заготовок. Допустимая скорость вращения составляет 1600 об/мин, что позволяет использовать оборудование на современных высокооборотистых токарных станках. Диапазон регулировки кулачков от 15 до 130 мм по внутреннему диаметру и от 80 до 250 мм по наружному охватывает широкий спектр типоразмеров обрабатываемых деталей.

Монтаж и подключение

Установка патрона осуществляется через четыре отверстия с резьбой М12 на фланец шпинделя токарного станка. Монтажный диаметр D1 составляет 110 мм, что соответствует стандартным размерам присоединительных фланцев. Для корректного монтажа требуется соответствующий переходный фланец, подбираемый в зависимости от модели станка. Правильная установка и балансировка обеспечивают плавную работу без вибраций на всех допустимых скоростях вращения.

Безопасность и обслуживание

Конструкция патрона предусматривает надежную фиксацию кулачков в рабочем положении, исключающую самопроизвольное ослабление при вибрационных нагрузках. Техническое обслуживание включает регулярную очистку направляющих от стружки и загрязнений, смазку винтовых пар и контроль состояния рабочих поверхностей кулачков. При соблюдении регламента обслуживания патрон сохраняет точность позиционирования и надежность зажима на протяжении всего срока эксплуатации.

Преимущества использования

Универсальность применения - возможность работы с заготовками различной конфигурации и размеров делает патрон незаменимым в условиях разнообразного производства. Высокая точность центровки - независимое перемещение кулачков позволяет точно устанавливать детали относительно оси вращения. Надежность конструкции - массивный чугунный корпус и закаленные кулачки обеспечивают длительный срок службы даже при интенсивных нагрузках. Простота обслуживания - конструкция предусматривает легкий доступ к движущимся частям для очистки и смазки.
