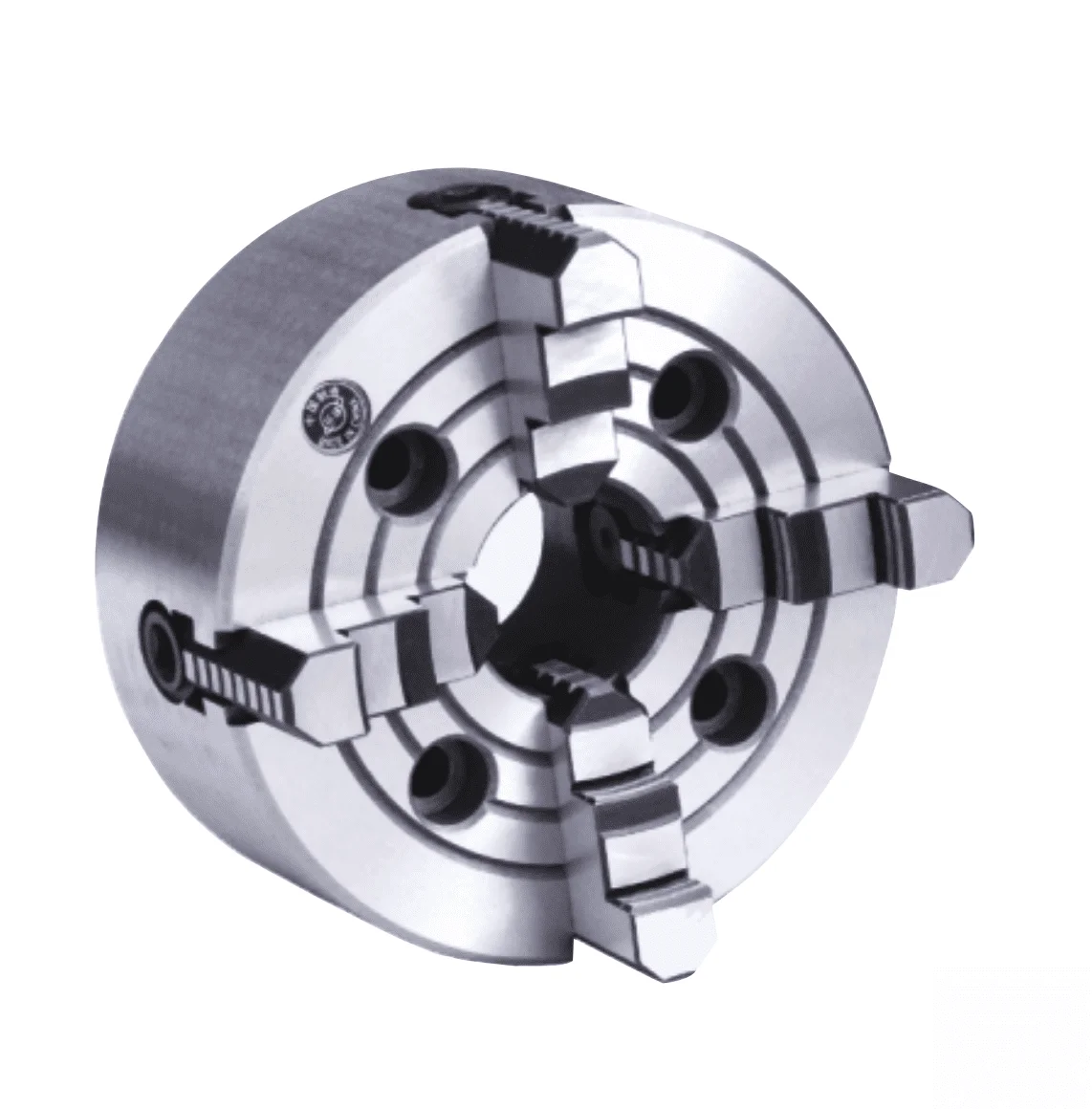

Патрон токарный 4-кулачковый K72 1250/A2-15 ручной с цельными кулачками для несимметричных заготовок

Патрон токарный 4-кулачковый K72 1250/A2-15 представляет собой прецизионное зажимное устройство для обработки крупногабаритных и несимметричных заготовок на универсальных токарных станках. Конструкция с четырьмя независимыми цельными кулачками обеспечивает точное центрирование и равномерное распределение зажимного усилия, что позволяет выполнять сложные операции механической обработки с минимальными деформациями деталей в условиях тяжелого машиностроения.

Назначение и область применения

Четырехкулачковый патрон K72 1250/A2-15 предназначен для надежной фиксации несимметричных заготовок, фасонных деталей, поковок и отливок сложной конфигурации в металлообрабатывающей промышленности. Независимая регулировка каждого кулачка позволяет точно позиционировать деталь относительно оси вращения шпинделя, что особенно важно при выполнении операций с эксцентричными и нецилиндрическими поверхностями. Оборудование оптимально подходит для обработки крупногабаритных деталей в тяжелом машиностроении, энергетическом машиностроении и судостроении.

Конструктивные особенности

Патрон оснащен четырьмя независимыми цельными кулачками, которые перемещаются по направляющим с шагом 18 мм. Такая конструкция обеспечивает высокую жесткость системы и устойчивость к вибрациям при обработке. Цельные кулачки исключают люфты и обеспечивают стабильность позиционирования даже при значительных нагрузках. Система независимого перемещения кулачков позволяет адаптировать патрон для работы с заготовками различной геометрии и размеров. Конусное крепление A2-15 обеспечивает надежную фиксацию на шпинделе станка.

Материалы и технология изготовления

Корпус патрона изготовлен из высококачественного литейного чугуна, что обеспечивает оптимальное сочетание прочности и демпфирующих свойств для эффективного поглощения вибраций. Кулачки выполнены из инструментальной стали с соответствующей термообработкой, что гарантирует высокую износостойкость рабочих поверхностей и длительный срок службы даже при интенсивной эксплуатации в условиях серийного производства. Все ответственные детали проходят многоступенчатый контроль качества для обеспечения стабильности характеристик.

Технические преимущества

Модель K72 1250/A2-15 отличается высокой точностью изготовления и стабильностью характеристик в процессе эксплуатации. Равномерное распределение усилия зажима по четырем точкам гарантирует минимальные деформации обрабатываемой детали и высокое качество поверхности. Конструкция обеспечивает возможность многократной переустановки кулачков без потери точности позиционирования. Диапазон зажима от 295 до 1250 мм позволяет обрабатывать заготовки различного размера, а ход кулачков 145-930 мм обеспечивает широкие возможности для настройки под конкретную технологическую задачу.

Эксплуатационные характеристики

Патрон рассчитан на работу в условиях серийного и мелкосерийного производства. Независимая регулировка кулачков делает его незаменимым при производстве деталей с несимметричной конфигурацией, таких как коленчатые валы, корпусные детали сложной формы, крупные фланцы и диски. Высокая точность позиционирования позволяет выполнять прецизионную обработку ответственных деталей. Конструкция патрона предусматривает легкий доступ к механизмам регулировки для проведения профилактических работ и технического обслуживания.

Монтаж и обслуживание

Крепление патрона осуществляется через 8 отверстий M24, расположенных на диаметре 330.2 мм. Центровое отверстие диаметром 35.7 мм обеспечивает точную установку на шпиндель станка. Регулярное техническое обслуживание и смазка подвижных элементов позволяют поддерживать рабочие параметры на протяжении всего срока службы оборудования. Простота конструкции и доступность запасных частей обеспечивают минимальное время простоя оборудования при проведении ремонтных работ.

Специализированное применение

Патрон особенно эффективен при обработке сложных несимметричных деталей, где требуется индивидуальная настройка положения каждого кулачка. Это делает его незаменимым в производстве крупногабаритного оборудования, энергетических установок и специального машиностроительного оборудования. Возможность точной центровки заготовок сложной геометрии позволяет существенно повысить качество обработки и сократить процент брака при производстве ответственных деталей.
