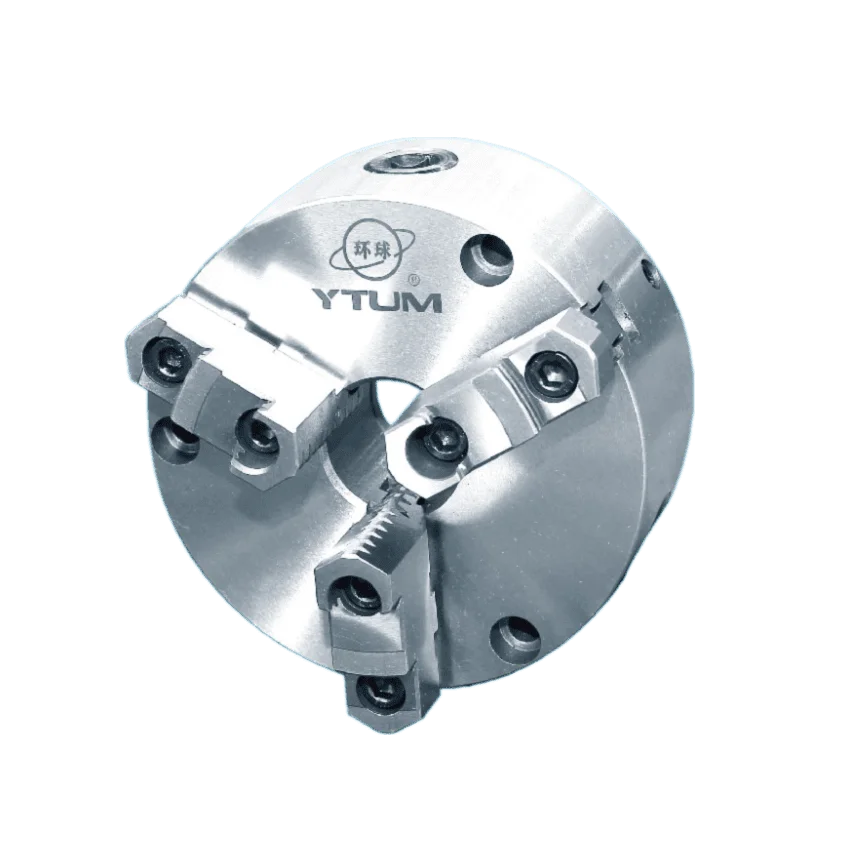

Патрон токарный трехкулачковый YTUM К11(G) 800D ручной стальной сборные кулачки шаг 14 мм

Трехкулачковый токарный патрон YTUM К11(G) 800D представляет собой высокоточное зажимное устройство для токарных станков, предназначенное для надежной фиксации заготовок в процессе механической обработки. Модель с диаметром 800 мм и сборными кулачками типа D обеспечивает прецизионное центрирование и стабильное позиционирование деталей при выполнении различных технологических операций.

Назначение и область применения

Патрон предназначен для установки на универсальные токарные, токарно-револьверные и токарно-карусельные станки в условиях металлообрабатывающих производств. Широко применяется в серийном и мелкосерийном производстве для обработки цилиндрических деталей: валов, фланцев, втулок, шкивов и других аналогичных изделий. Обеспечивает надежное закрепление заготовок при выполнении черновой и чистовой обработки, включая точение, растачивание, подрезку торцов, нарезание резьбы и фасонную обработку.

Конструктивные особенности

Патрон оснащен тремя независимо регулируемыми кулачками типа D с шагом зубьев 14 мм, что позволяет осуществлять точную индивидуальную настройку положения каждого кулачка. Сборная конструкция кулачков обеспечивает возможность их замены и восстановления работоспособности патрона без необходимости замены всего узла. Механизм передачи движения реализован по схеме с коническими зубчатыми колесами, гарантирующей равномерное и синхронное перемещение всех кулачков при зажиме и разжиме.

Материалы и исполнение

Основные детали патрона изготовлены из конструкционной стали, прошедшей термическую обработку для достижения высокой износостойкости и долговечности. Рабочие поверхности кулачков имеют повышенную твердость, что обеспечивает сохранение точности позиционирования на протяжении всего срока службы. Антикоррозионное покрытие эффективно защищает патрон от воздействия охлаждающих жидкостей и агрессивной производственной среды.

Технические возможности

Патрон развивает максимальное усилие зажима 1000 Н·м и может эксплуатироваться при скорости вращения до 800 об/мин. Диапазон регулировки кулачков позволяет работать с заготовками диаметром от 120 до 450 мм при внутреннем зажиме и от 300 до 800 мм при наружном зажиме. Конструкция патрона обеспечивает точность центрирования, соответствующую требованиям современных стандартов металлообработки.

Монтаж и эксплуатация

Для установки патрона на станок предусмотрено крепление через 6 отверстий под болты М20. Правильный монтаж и регулярное техническое обслуживание, включающее своевременную смазку механизма и контроль состояния кулачков, обеспечивают длительную и безаварийную эксплуатацию оборудования. Рекомендуется использовать только штатный ключ для регулировки положения кулачков и соблюдать установленные производителем режимы работы.

Преимущества использования

Трехкулачковая конструкция обеспечивает равномерное распределение зажимного усилия по всей поверхности контакта с заготовкой. Сборные кулачки типа D позволяют оперативно заменять изношенные элементы без демонтажа всего патрона. Высокая точность центрирования гарантирует минимальное биение обрабатываемой детали, что положительно сказывается на качестве готовой продукции и снижении брака.

Обслуживание и уход

Регулярное техническое обслуживание включает очистку от стружки и загрязнений, проверку состояния зубчатого механизма и своевременную смазку движущихся частей. Рекомендуется использовать качественные смазочные материалы, предназначенные для высокоточного металлорежущего оборудования. Контроль зазоров в передаточном механизме и состоянием рабочих поверхностей кулачков позволяет поддерживать патрон в оптимальном техническом состоянии.
