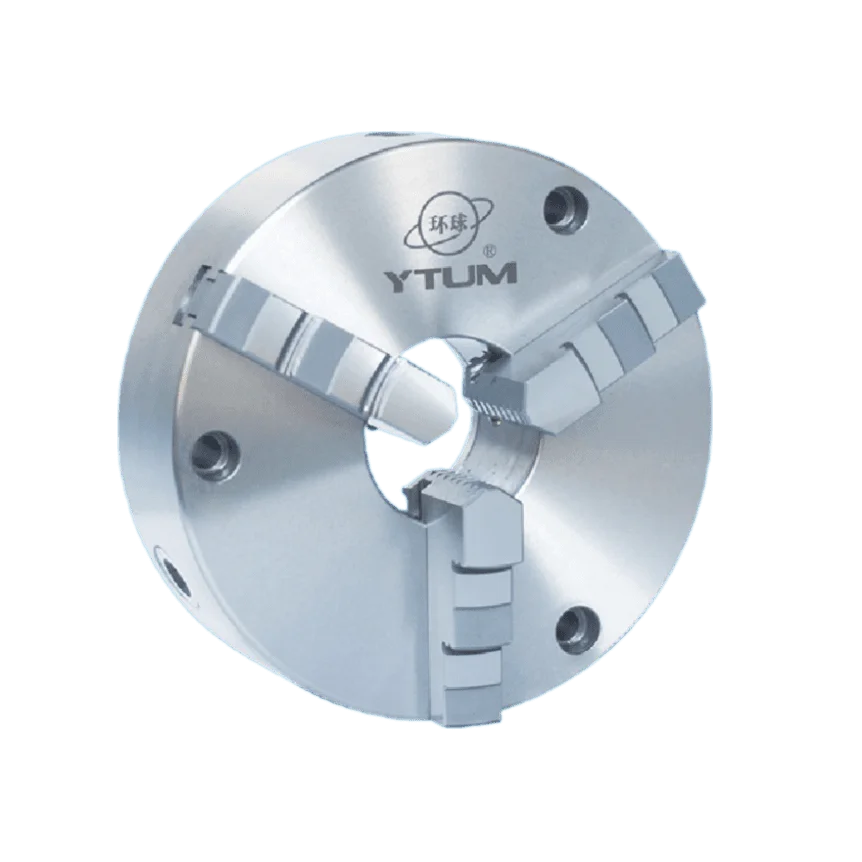

Патрон токарный трехкулачковый Ytum К11(G) 400 стальной с цельными кулачками шаг 11 мм 500 Н·м 1500 об/мин

Трехкулачковый токарный патрон Ytum серии К11(G) диаметром 400 мм представляет собой прецизионное зажимное устройство для надежной фиксации заготовок цилиндрической и фасонной формы на токарных, револьверных и других металлорежущих станках. Конструкция с цельными кулачками и механизмом независимого перемещения обеспечивает точное центрирование деталей при обработке с усилием зажима до 500 Н·м и скоростью вращения до 1500 об/мин. Патрон оснащен шагом зубьев 11 мм и предназначен для работы с заготовками диаметром от 15 до 400 мм.

Назначение и область применения

Патрон серии К11(G) применяется для установки на универсальные токарные станки и специализированное металлообрабатывающее оборудование. Основная функция - надежное закрепление заготовок различной конфигурации при выполнении токарных операций: обточки, расточки, нарезания резьбы, сверления и других видов механической обработки. Конструкция позволяет работать с деталями в широком диапазоне диаметров, что охватывает разнообразные производственные задачи в машиностроительных цехах, ремонтных мастерских и на производственных предприятиях.

Конструктивные особенности

Патрон оснащен тремя независимыми кулачками с шагом зубьев 11 мм, что обеспечивает плавное и точное перемещение в радиальном направлении. Механизм зажима реализован через конические шестерни, передающие усилие на кулачки. Цельные кулачки изготовлены из высокопрочной стали и прошли термическую обработку для увеличения износостойкости рабочей поверхности. Конструкция предусматривает возможность реверса кулачков для перехода от наружного к внутреннему зажиму, что расширяет функциональные возможности оборудования.

Материалы и исполнение

Корпус патрона выполнен из высококачественной конструкционной стали, что обеспечивает необходимую прочность и жесткость при значительных нагрузках. Кулачки изготовлены из инструментальной стали с последующей закалкой до твердости 58-62 HRC. Все трущиеся поверхности подвергнуты точной механической обработке и шлифовке для обеспечения минимального люфта и длительного срока службы. Антикоррозионное покрытие защищает элементы патрона от воздействия охлаждающих жидкостей и агрессивной производственной среды.

Технические возможности

Патрон рассчитан на максимальное усилие зажима 500 Н·м и может эксплуатироваться при скоростях вращения до 1500 об/мин. Диапазон регулировки кулачков позволяет работать с заготовками диаметром от 15 до 400 мм. Конструкция обеспечивает точность центрирования в пределах 0,05-0,08 мм при правильной установке и настройке. Патрон совместим со станками, имеющими фланец присоединения с диаметром центровых отверстий 138 мм и крепежными отверстиями под болты М16.

Монтаж и эксплуатация

Установка патрона осуществляется на фланец станка через три крепежных отверстия диаметром 17 мм под болты М16. Монтаж требует точной центровки и надежного затягивания крепежных элементов. Регулярное техническое обслуживание включает очистку от стружки и загрязнений, смазку движущихся частей специальными составами, проверку состояния кулачков и зубчатого зацепления. Правильная эксплуатация обеспечивает стабильную работу оборудования на протяжении всего срока службы.

Преимущества конструкции

Надежность зажима: Цельные кулачки и мощный механизм передают значительное усилие без деформации
Точность центрирования: Прецизионная обработка рабочих поверхностей гарантирует минимальное биение
Универсальность: Широкий диапазон регулировки под различные типы заготовок
Долговечность: Высококачественные материалы и термообработка обеспечивают длительный ресурс
Ремонтопригодность: Конструкция позволяет заменять изношенные кулачки без демонтажа всего патрона
Стабильность работы: Механизм независимого перемещения кулачков обеспечивает равномерное распределение усилия зажима

Эксплуатационные характеристики

Патрон демонстрирует стабильную работу в условиях интенсивной эксплуатации при соблюдении рекомендуемых режимов обработки. Конструкция обеспечивает минимальное биение заготовки, что особенно важно при выполнении прецизионных операций. Усилие зажима распределяется равномерно по всем трем кулачкам, предотвращая деформацию обрабатываемых деталей. Патрон сохраняет работоспособность при воздействии вибрационных нагрузок и температурных перепадов, характерных для металлообрабатывающих производств.
