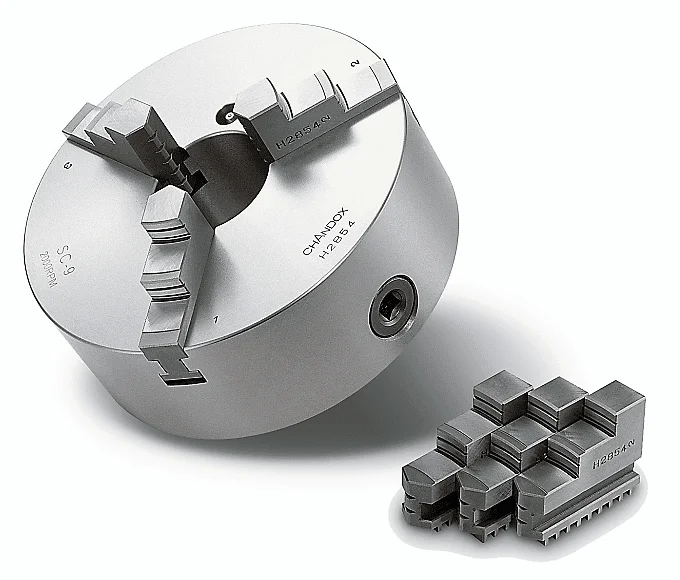

Патрон токарный трехкулачковый самоцентрирующийся K11 630E ручной 630 мм 800 Н·м сборные кулачки тип E

Трехкулачковый самоцентрирующийся патрон K11 630E ручного типа представляет собой высокоточное зажимное приспособление для универсальных токарных станков. Конструкция диаметром 630 мм с максимальным усилием зажима 800 Н·м обеспечивает надежную фиксацию заготовок при выполнении токарных операций в условиях серийного и мелкосерийного производства. Система сборных кулачков типа E с шагом зубьев 14 мм позволяет оперативно перенастраивать оборудование для работы с деталями различных размеров и конфигураций.

Назначение и область применения

Патрон предназначен для точного центрирования и надежного закрепления цилиндрических, шестигранных и других симметричных заготовок на токарных станках. Основная сфера применения включает машиностроительные предприятия, ремонтные мастерские, инструментальное производство и учебные заведения. Оборудование оптимально для обработки валов, втулок, фланцев и других деталей в условиях единичного и серийного производства. Высокая точность центрирования обеспечивает качественное выполнение операций точения, расточки, нарезания резьбы и других технологических процессов.

Конструктивные особенности

Конструкция патрона основана на системе прямых кулачков с независимым перемещением и синхронным движением всех трех элементов. Механизм передачи усилия гарантирует равномерное распределение зажимного усилия по всем кулачкам. Система сборных кулачков типа E позволяет комбинировать различные элементы зажимной системы в зависимости от требований конкретной технологической операции. Шаг зубьев 14 мм обеспечивает надежное сцепление и точность позиционирования. Ручное управление исключает необходимость дополнительного оборудования и упрощает эксплуатацию.

Материалы и исполнение

Основной корпус патрона изготовлен из высокопрочного литейного чугуна, что обеспечивает оптимальное сочетание прочностных характеристик и демпфирующих свойств. Материал обладает высокой стабильностью геометрических параметров при длительной эксплуатации и устойчивостью к вибрационным нагрузкам. Кулачки выполнены из инструментальной стали с соответствующей термообработкой, что гарантирует износостойкость рабочих поверхностей и сохранение точности позиционирования в течение всего срока службы. Все движущиеся части имеют антифрикционное покрытие для снижения износа и обеспечения плавности работы механизма.

Технические возможности

Оборудование обеспечивает максимальное усилие зажима 800 Н·м, что позволяет надежно фиксировать заготовки при интенсивных режимах обработки, включая черновое точение и обработку с большими подачами. Конструкция рассчитана на работу с максимальной частотой вращения 600 об/мин. Диапазон регулировки кулачков составляет 170-630 мм по внешнему диаметру и 50-350 мм по внутреннему, что обеспечивает широкие технологические возможности при работе с разноразмерными заготовками. Система гарантирует точность центрирования в пределах 0.05 мм, что соответствует требованиям большинства токарных операций.

Монтаж и эксплуатация

Для установки на станок предусмотрено крепление через 6 отверстий М16, расположенных по окружности диаметром 595 мм. Конструктивные размеры патрона: общая высота 142 мм, высота установочной части 133.5 мм, что обеспечивает совместимость с большинством моделей универсальных токарных станков. Монтаж осуществляется стандартным набором инструментов без необходимости специальной оснастки. Регулярное техническое обслуживание включает очистку от стружки и загрязнений, проверку состояния кулачков и смазку движущихся механизмов специальными составами для станочного оборудования.

Преимущества использования

Универсальность применения - возможность работы с заготовками различной формы и размеров благодаря широкому диапазону регулировки и системе сборных кулачков

Высокая точность центрирования - точность 0.05 мм обеспечивает качественную обработку деталей и соблюдение технологических допусков

Надежность конструкции - литой чугунный корпус и стальные кулачки гарантируют долговечность и стабильность работы в тяжелых условиях эксплуатации

Простота переналадки - система сборных кулачков типа E позволяет быстро адаптировать патрон под разные технологические задачи без использования специального инструмента

Широкий диапазон регулировки - охватывает большинство типовых размеров заготовок, используемых в машиностроительном производстве

Совместимость с оборудованием - стандартные присоединительные размеры обеспечивают установку на различные модели токарных станков
