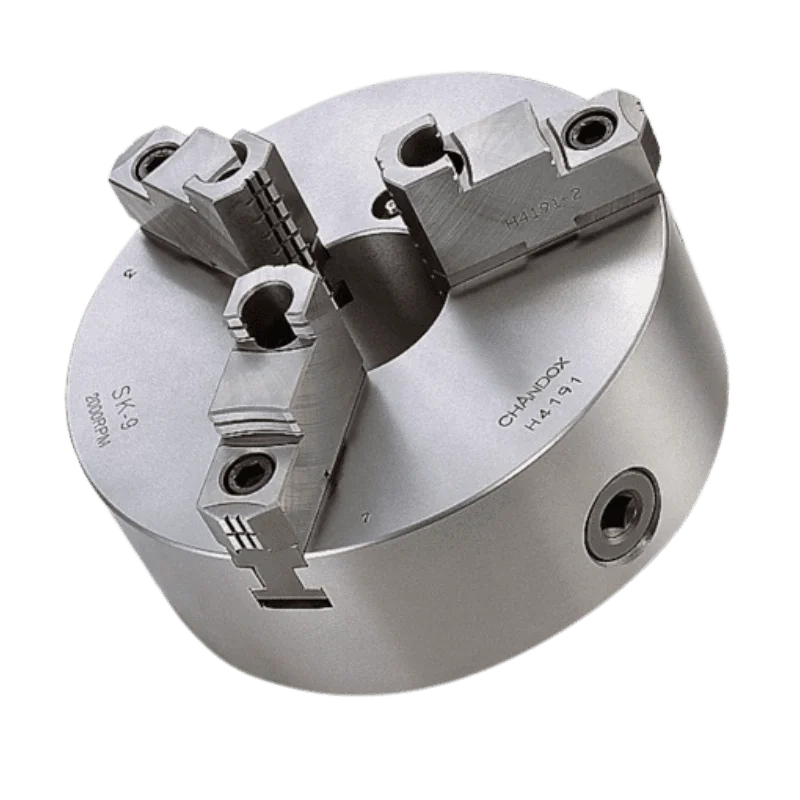

Патрон токарный трехкулачковый K11 380C/A2-11 ручной D380мм шаг 11 мм сборные кулачки

Трехкулачковый ручной токарный патрон K11 380C/A2-11 представляет собой высокоточное зажимное устройство для универсальных токарных станков с конусом шпинделя A2-11. Конструкция с литым чугунным корпусом и сборными кулачками типа C обеспечивает исключительную жесткость, виброустойчивость и длительный срок службы в условиях интенсивной эксплуатации при серийном и единичном производстве металлообрабатывающих операций.

Назначение и область применения

Патрон предназначен для точного центрирования и надежного закрепления заготовок цилиндрической, фасонной и шестигранной формы на токарных станках с конусом шпинделя A2-11. Трехкулачковая конструкция с независимым перемещением кулачков обеспечивает прецизионное центрирование деталей, что делает оборудование незаменимым при выполнении токарных операций, требующих высокой точности обработки. Оборудование находит применение в механических цехах, ремонтных мастерских и на производственных участках металлообрабатывающих предприятий для обработки деталей массой до 500 кг.

Конструктивные особенности

Конструкция патрона включает литой чугунный корпус повышенной прочности, три сборных кулачка типа C с шагом зубьев 11 мм и механизм ручного зажима. Кулачки перемещаются радиально синхронно благодаря спирально-зубчатой передаче, что обеспечивает равномерное зажатие заготовки по всей длине контакта. Конусная посадка A2-11 гарантирует точную установку на шпиндель станка и надежную фиксацию во время обработки. Наличие шести крепежных отверстий М20 позволяет осуществлять дополнительное крепление патрона к фланцу шпинделя.

Материалы и технология изготовления

Основной корпус патрона изготовлен из высококачественного серого чугуна марки СЧ20-СЧ25, прошедшего термическую обработку для снятия внутренних напряжений и стабилизации геометрических параметров. Кулачки выполнены из инструментальной стали У8-У10 и подвергнуты объемной закалке до твердости 52-56 HRC, что обеспечивает высокую износостойкость рабочих поверхностей. Зубья спиральной шестерни и кулачковой рейки имеют поверхностное упрочнение для повышения стойкости к ударным нагрузкам.

Технические преимущества

Благодаря прецизионному изготовлению и сбалансированной конструкции патрон обеспечивает минимальное радиальное биение (не более 0,05 мм на диаметре 300 мм) и высокую повторяемость установки заготовок. Большой диаметр 380 мм позволяет работать с заготовками значительных размеров. Шаг кулачков 11 мм обеспечивает точную регулировку под различные диаметры обрабатываемых деталей. Сборная конструкция кулачков типа C позволяет оперативно производить их замену или переналадку без демонтажа патрона со станка.

Эксплуатационные характеристики

Патрон рассчитан на работу в условиях механических цехов при температуре окружающей среды от +5°C до +40°C и относительной влажности до 80%. Максимальная частота вращения шпинделя при установленном патроне составляет 1500 об/мин. Конструкция обеспечивает удобство обслуживания – все трущиеся поверхности имеют антифрикционное покрытие для снижения трения и обеспечения плавности работы. Регулярная смазка механизма осуществляется через стандартные масленки.

Монтаж и обслуживание

Установка патрона на шпиндель станка производится с помощью конуса A2-11 с последующим креплением через шесть отверстий М20. Перед монтажом необходимо очистить посадочные поверхности от загрязнений и нанести тонкий слой консистентной смазки. Регулировка кулачков осуществляется с помощью ключа через центральное отверстие. Техническое обслуживание включает регулярную очистку от стружки и загрязнений, проверку состояния кулачков и зубчатого механизма, своевременную смазку всех движущихся частей и контроль биения и износа рабочих поверхностей.

Комплектация и совместимость

Патрон поставляется в базовой комплектации, включающей три сборных кулачка типа C, установочный ключ и крепежные элементы. Совместим с универсальными токарными станками отечественного и импортного производства, имеющими конус шпинделя A2-11. Может комплектоваться различными типами кулачков (прямыми, обратными, специальными) в зависимости от технологических задач. Габаритные размеры и присоединительные параметры соответствуют отраслевым стандартам токарного оборудования.
