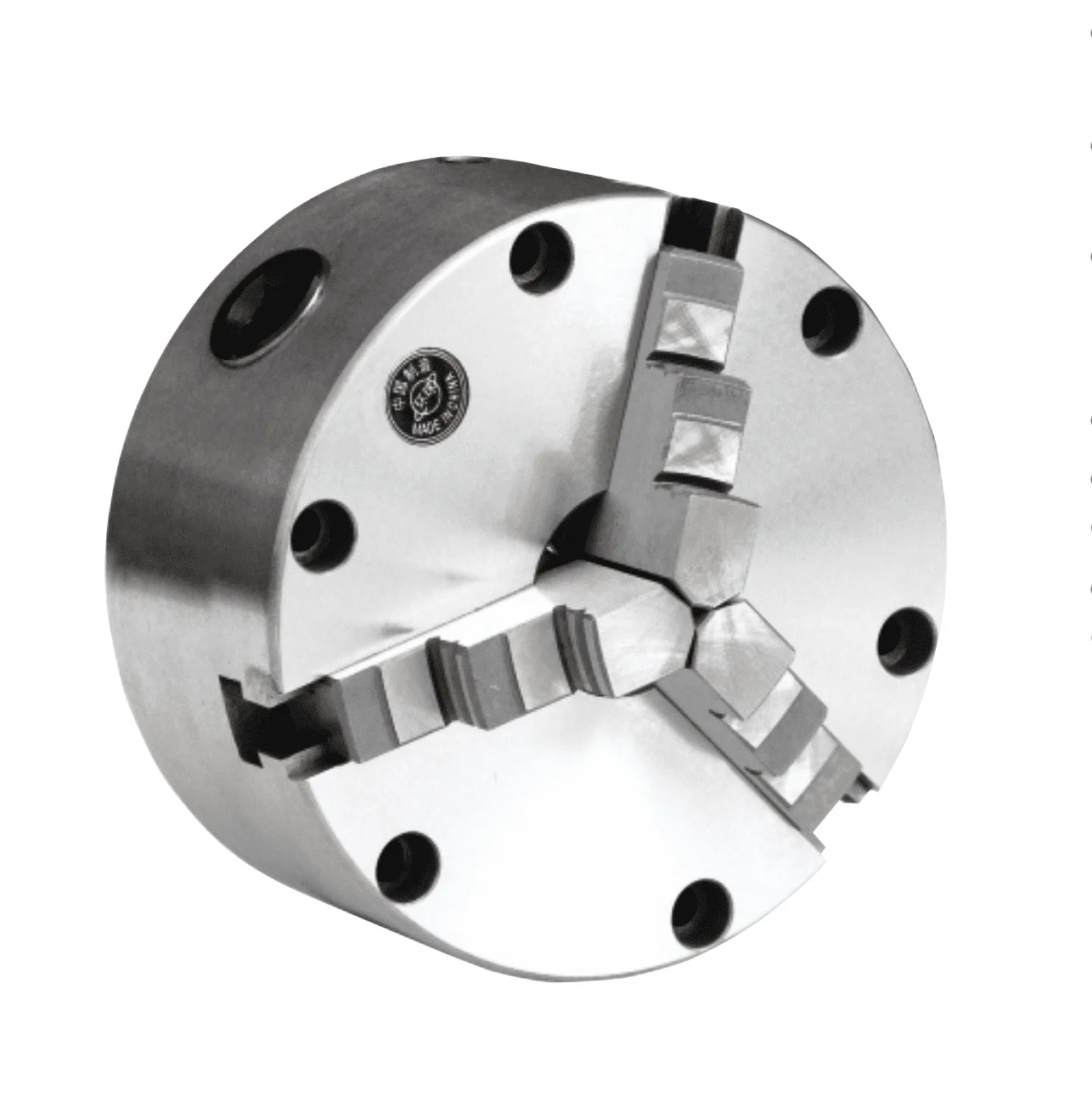

Патрон токарный трехкулачковый Ytum K11 325 ручной D325 мм конус 6 цельные кулачки

Токарный трехкулачковый патрон Ytum K11 325 представляет собой высокоточное зажимное устройство для станочного оборудования, предназначенное для надежной фиксации заготовок цилиндрической и фасонной формы в процессе механической обработки. Конструкция диаметром 325 мм с цельными кулачками обеспечивает стабильное центрирование и равномерное распределение зажимного усилия, что делает оборудование востребованным в серийном и единичном производстве деталей вращения.

Назначение и область применения

Патрон K11 325 предназначен для установки на токарные, револьверные и другие виды металлообрабатывающих станков через конус 6. Основная сфера применения включает механическую обработку валов, втулок, фланцев и других тел вращения массой до 50 кг. Оборудование оптимально подходит для предприятий машиностроительной отрасли, ремонтных мастерских и производственных участков, где требуется точное базирование и надежная фиксация заготовок. Высокая повторяемость установки обеспечивает стабильность технологического процесса при серийном производстве.

Конструктивные особенности

Конструкция патрона включает три независимых кулачка, перемещающихся синхронно по радиальным направляющим с шагом 11 мм. Цельные кулачки из инструментальной стали обеспечивают высокую износостойкость и стабильность геометрических параметров в течение всего срока службы. Механизм зажима гарантирует плавное и точное перемещение кулачков без люфтов и перекосов, обеспечивая равномерное распределение зажимного усилия по всей поверхности контакта с заготовкой. Система направляющих спроектирована для минимального трения и максимальной точности позиционирования.

Материалы и исполнение

Корпус патрона изготовлен из высокопрочного чугуна, что обеспечивает оптимальное соотношение прочности и демпфирующих свойств для эффективного гашения вибраций в процессе обработки. Кулачки выполнены из закаленной инструментальной стали с твердостью 58-62 HRC, что гарантирует длительный срок службы даже при интенсивной эксплуатации. Все ответственные поверхности проходят механическую обработку с высокой точностью, а защитное покрытие предохраняет от коррозии в условиях производственной среды. Качество изготовления соответствует требованиям ГОСТ и международным стандартам точности.

Технические преимущества

Основными преимуществами данной модели являются высокая точность центрирования с биением не более 0.03 мм, что обеспечивает минимальные отклонения при обработке ответственных деталей. Равномерное распределение зажимного усилия по всем трем кулачкам предотвращает деформацию тонкостенных заготовок и обеспечивает надежную фиксацию. Конструкция позволяет работать с заготовками различной конфигурации - цилиндрическими, фасонными, шестигранными. Долговечность конструкции достигается за счет применения износостойких материалов и точной механической обработки всех сопрягаемых поверхностей.

Монтаж и эксплуатация

Установка патрона осуществляется через конус 6 непосредственно на шпиндель станка. Крепление дополнительно фиксируется шестью болтами М12 по окружности диаметром 165 мм, что обеспечивает надежное соединение даже при высоких нагрузках. Эксплуатация допускается в температурном диапазоне от -10°C до +60°C при соблюдении правил технического обслуживания. Рекомендуется использовать специальные смазочные материалы для патронов, обеспечивающие длительную и надежную работу механизма. Правильная установка и центровка являются залогом точной работы оборудования.

Техническое обслуживание

Для обеспечения длительного срока службы патрона необходимо проводить регулярное техническое обслуживание, которое включает очистку направляющих кулачков от стружки и загрязнений после каждой смены. Смазка всех трущихся поверхностей специальной консистентной смазкой должна выполняться согласно регламенту производителя. Проверка состояния кулачков и их замена при наличии признаков износа позволяет поддерживать первоначальную точность оборудования. Контроль точности центрирования и при необходимости регулировка обеспечивают стабильность технологического процесса. Правильное обслуживание позволяет сохранить точность патрона на протяжении всего срока эксплуатации.
