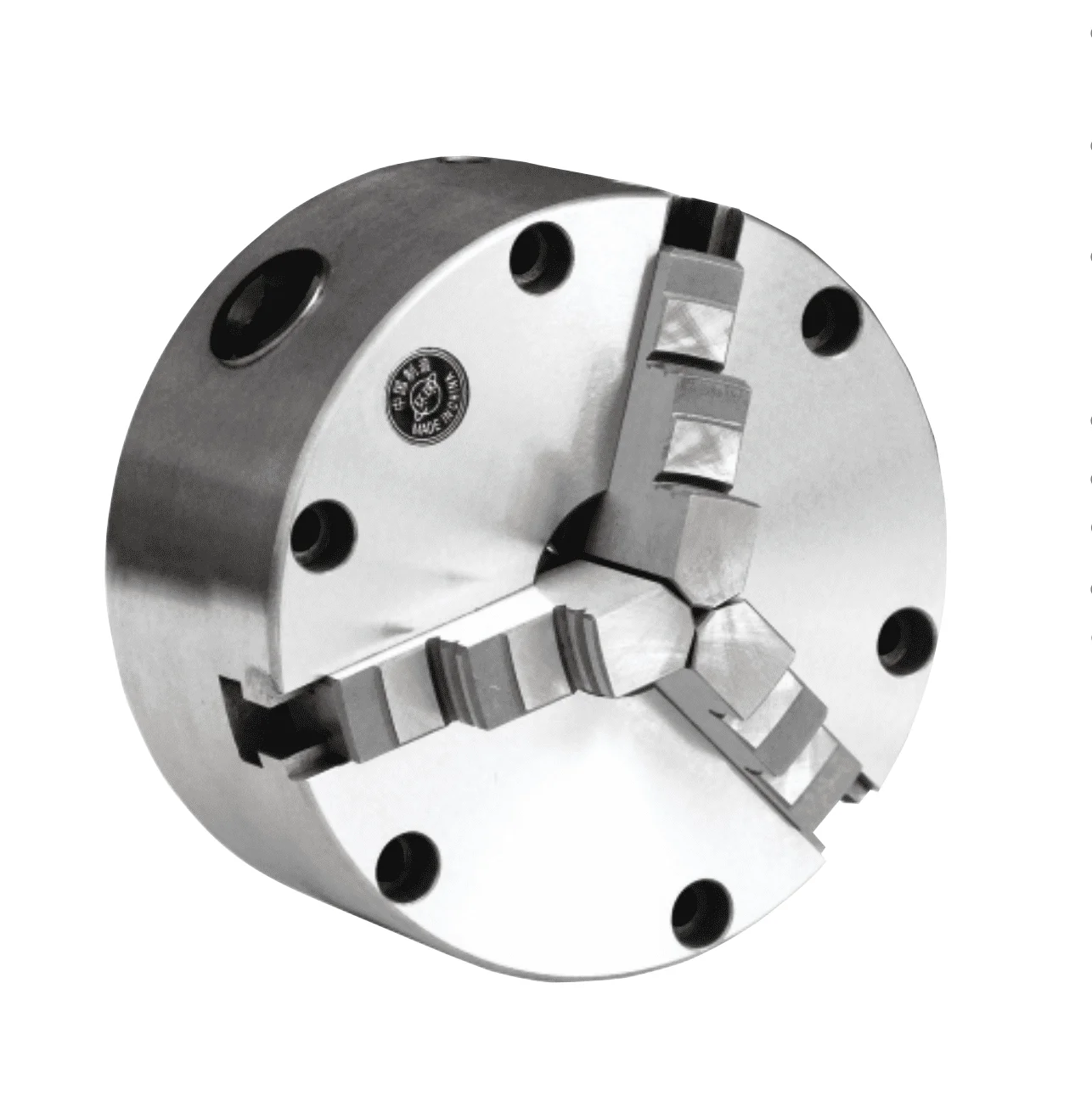

Патрон токарный трехкулачковый Ytum K11 315C/C-6 самозажимной ручной D315 мм конус 6 шаг 11 мм

Трехкулачковый самозажимной токарный патрон Ytum K11 315C/C-6 представляет собой высокоточное зажимное приспособление для станочной обработки, обеспечивающее надежную фиксацию заготовок цилиндрической и фасонной формы диаметром от 10 до 315 мм. Конструкция с тремя сборными кулачками типа C и самозажимным механизмом гарантирует точное центрирование и равномерное распределение усилия зажима, что делает оборудование оптимальным решением для токарных, револьверных и других металлорежущих станков в условиях серийного и единичного производства.

Назначение и область применения

Патрон Ytum K11 315C/C-6 предназначен для установки на токарные станки с конусом шпинделя №6 и используется для крепления пруткового материала, поковок, отливок и других заготовок при выполнении широкого спектра токарных операций. Оборудование эффективно применяется для обточки, расточки, нарезания резьбы, сверления и фрезерования, обеспечивая стабильное положение детали даже при интенсивных нагрузках. Самозажимной механизм автоматически усиливает фиксацию заготовки при увеличении скорости вращения шпинделя, что предотвращает смещение и повышает безопасность обработки.

Конструктивные особенности

Конструкция патрона основана на классической схеме с тремя кулачками, которые перемещаются синхронно по спиральным пазам корпуса. Особенностью модели является самозажимной механизм, где центробежная сила при вращении шпинделя дополнительно усиливает зажим заготовки. Шаг кулачков 11 мм обеспечивает плавное и точное регулирование положения, а возможность установки как прямых, так и обратных кулачков расширяет технологические возможности оборудования. Защитные элементы конструкции предотвращают самопроизвольное раскрытие кулачков при остановке станка.

Материалы и производственное исполнение

Корпус патрона изготовлен из высокопрочного чугуна, что обеспечивает оптимальное сочетание прочности, виброустойчивости и долговечности при интенсивной эксплуатации. Кулачки выполнены из закаленной инструментальной стали с термической обработкой рабочих поверхностей, что гарантирует сохранение геометрии и высокую износостойкость. Все движущиеся части проходят дополнительную обработку для повышения ресурса работы, а наличие масленок позволяет осуществлять регулярное обслуживание спиральных пазов и кулачков.

Технические преимущества

Модель отличается высокой точностью центрирования - биение установленной заготовки не превышает 0.08 мм, что обеспечивает качественную обработку с минимальными допусками. Равномерное распределение усилия зажима по всем трем кулачкам предотвращает деформацию тонкостенных деталей и обеспечивает стабильность позиционирования. Массивный чугунный корпус эффективно гасит вибрации, повышая качество обработки и снижая нагрузку на оборудование. Диапазон зажима от 10 до 315 мм делает патрон универсальным для работы с заготовками различного размера.

Монтаж и эксплуатация

Установка патрона осуществляется на шпиндель станка через переходную плиту с конусом №6. Крепление выполняется через 4 отверстия М12, расположенные по окружности диаметром 133.4 мм. Для обеспечения длительного срока службы рекомендуется регулярная смазка спиральных пазов и кулачков через предусмотренные масленки. Периодическая проверка состояния рабочих поверхностей и своевременная замена изношенных кулачков позволяют поддерживать высокую точность оборудования на протяжении всего периода эксплуатации.

Безопасность и надежность

Конструкция патрона полностью соответствует требованиям промышленной безопасности, включая защитные элементы, предотвращающие самопроизвольное раскрытие кулачков. Прочный чугунный корпус не только обеспечивает длительный срок службы, но и эффективно гасит вибрации, возникающие в процессе обработки. Ограничение максимальной частоты вращения учитывает прочностные характеристики материалов, что гарантирует безопасную эксплуатацию даже при работе с тяжелыми заготовками и высокими нагрузками.
