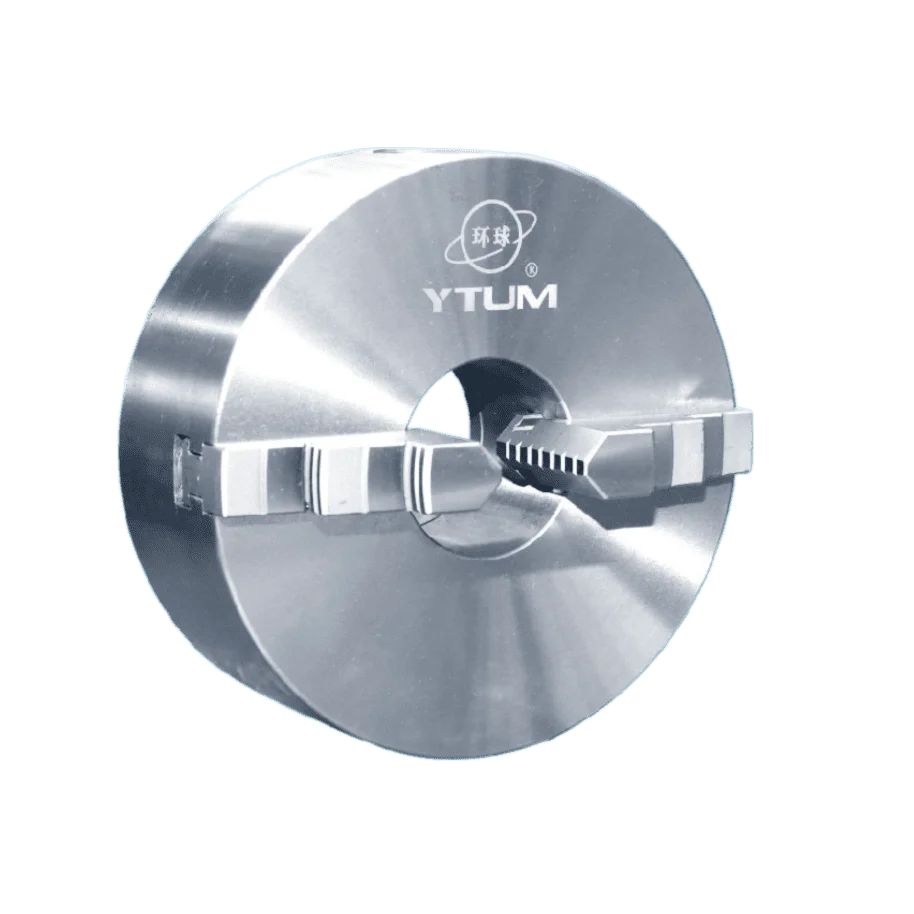

Патрон токарный 2-кулачковый Ytum K10-400 Ø400 мм 500 Н·м 1000 об/мин шаг 11 мм

Токарный патрон Ytum K10-400 представляет собой двухкулачковое зажимное устройство для станочной обработки деталей на токарных станках. Конструкция с цельными кулачками и шагом зубьев 11 мм обеспечивает надежное крепление заготовок диаметром до 400 мм при максимальном усилии зажима 500 Н·м и скорости вращения до 1000 об/мин.

Назначение и область применения

Двухкулачковый патрон K10-400 предназначен для крепления симметричных и несимметричных деталей при токарной обработке. Применяется в металлообрабатывающих цехах, ремонтных мастерских и на производственных предприятиях для фиксации фасонных заготовок, отливок, поковок и других деталей сложной формы. Оптимален для обработки партий одинаковых деталей при серийном производстве, обеспечивая точную центровку и минимальное биение.

Конструктивные особенности

Патрон имеет монолитную литую конструкцию из высокопрочного чугуна, обеспечивающую стабильность геометрии и виброустойчивость при обработке. Цельные кулачки с шагом зубьев 11 мм гарантируют точную центровку и минимальное биение. Система крепления включает три отверстия M16 для надежной фиксации на шпинделе станка. Специальная конструкция кулачков позволяет осуществлять как наружное, так и внутреннее зажимание деталей. Диапазон регулировки кулачков 120-400 мм обеспечивает работу с широким спектром заготовок различного размера и конфигурации.

Материалы и исполнение

Основной корпус патрона изготовлен из литейного чугуна, обладающего высокой прочностью и демпфирующими свойствами. Кулачки выполнены из инструментальной стали с термической обработкой, что обеспечивает износостойкость и длительный срок службы. Все рабочие поверхности проходят механическую обработку с высокой точностью для обеспечения минимального биения и точной центровки. Материалы подобраны для работы в условиях интенсивных производственных нагрузок.

Эксплуатационные характеристики

Патрон рассчитан на работу при максимальной скорости вращения 1000 об/мин, что позволяет выполнять обработку на современных токарных станках. Усилие зажима 500 Н·м обеспечивает надежную фиксацию даже при тяжелых режимах резания. Конструкция обеспечивает минимальное биение и высокую точность позиционирования заготовки. Патрон сохраняет стабильность характеристик при длительной эксплуатации в условиях серийного производства.

Монтаж и обслуживание

Установка патрона осуществляется через три крепежных отверстия M16, что обеспечивает надежное соединение со шпинделем станка. Регулярное техническое обслуживание включает очистку зубчатой передачи от стружки и загрязнений, смазку движущихся частей специальными составами для токарных патронов. Контроль состояния кулачков и точности центровки рекомендуется проводить через каждые 500 часов работы. Простота конструкции обеспечивает легкий доступ ко всем узлам для проведения профилактических работ.

Преимущества использования

Использование патрона Ytum K10-400 обеспечивает высокую точность обработки благодаря минимальному биению и надежной фиксации заготовок. Цельные кулачки с шагом 11 мм гарантируют стабильность позиционирования даже при обработке сложных фасонных деталей. Литая чугунная конструкция обладает высокой виброустойчивостью, что положительно сказывается на качестве обрабатываемой поверхности. Универсальность применения позволяет использовать патрон для различных типов производственных задач.
