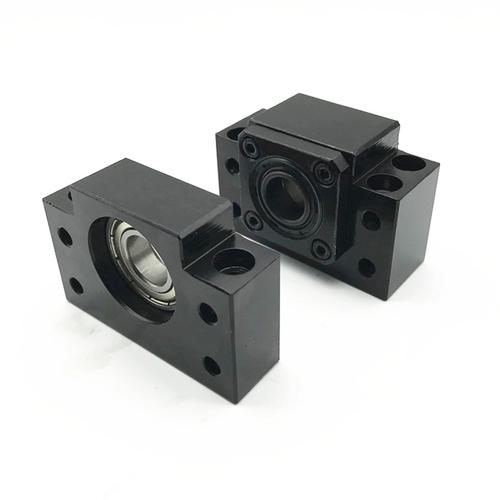

Опора ШВП HIWIN FF15 C5 для шарико-винтовой передачи диаметр 15 мм класс точности C5

Опора ШВП HIWIN FF15 C5 представляет собой высокоточный опорный узел для шарико-винтовых передач, предназначенный для вертикальной установки в промышленном оборудовании. Изделие обеспечивает точное позиционирование и минимальное трение в системах с возвратно-поступательным движением, гарантируя стабильность работы и длительный срок службы механизмов.

Назначение и область применения

Опора FF15 C5 предназначена для фиксации и поддержания соосности шарико-винтовых пар в промышленном оборудовании. Применяется в станках с ЧПУ, координатно-измерительных машинах, промышленных роботах, прецизионном оборудовании для электронной промышленности и автоматизированных производственных линиях. Обеспечивает точное перемещение по оси Z в фрезерных и токарных станках, используется в устройствах автоматической подачи и позиционирования.

Конструктивные особенности

Опора выполнена в компактном корпусе из высокопрочного чугуна с прецизионными подшипниками качения. Конструкция включает предварительный натяг подшипникового узла для устранения осевого люфта и обеспечения жесткости. Уплотнительные элементы защищают от попадания загрязнений и сохраняют смазку. Фланец крепления имеет четыре отверстия под крепежные болты для надежной фиксации на несущей конструкции. Специальная геометрия посадочных поверхностей гарантирует точную центровку винта.

Материалы и покрытия

Корпус опоры изготовлен из серого чугуна марки G20, обеспечивающего высокую демпфирующую способность и виброустойчивость. Подшипниковый узел выполнен из хромомолибденовой стали с твердостью 58-62 HRC. Уплотнения из маслостойкого нитрильного каучука эффективно защищают от промышленных загрязнений. Антикоррозийное покрытие поверхности обеспечивает защиту в условиях повышенной влажности производственной среды.

Эксплуатационные характеристики

Опора FF15 C5 относится к классу точности C5 по стандарту ISO 3408-3, что гарантирует минимальную погрешность позиционирования. Динамическая грузоподъемность 5,6 kN позволяет работать с значительными осевыми нагрузками при высоких скоростях перемещения. Статическая грузоподъемность 2,8 kN обеспечивает надежную работу в режиме остановки под нагрузкой. Конструкция оптимизирована для работы при температурах от -15°C до +80°C.

Монтаж и обслуживание

Монтаж опоры осуществляется на подготовленную плоскую поверхность с контролем соосности в пределах 0,01 мм. Крепежные болты должны затягиваться с моментом, указанным в технической документации. Перед установкой рекомендуется заполнить опору консистентной смазкой для подшипников. Обслуживание заключается в периодической проверке состояния уплотнений и пополнении смазочного материала через пресс-масленку. Интервал обслуживания зависит от условий эксплуатации и составляет 2000-5000 рабочих часов.
