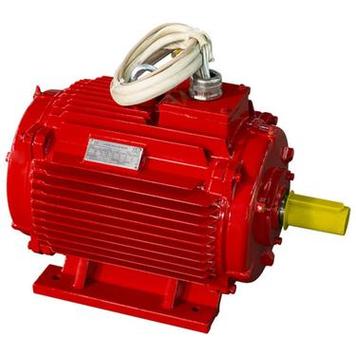

Электродвигатель ESQ-FR 1.1 кВт 1500 об/мин 4 полюса 400В жаростойкий для дымоудаления IM1081

Асинхронный электродвигатель ESQ-FR 1.1.4-FR-400C-2hR IM1081 представляет собой специализированное исполнение с креплением на лапах, разработанное для эксплуатации в системах противодымной вентиляции и дымоудаления. Двигатель обладает повышенной термостойкостью и предназначен для продолжительной работы в условиях высоких температур, обеспечивая надежный привод вентиляторов дымоудаления в аварийных ситуациях при пожарах.

Назначение и область применения

Двигатель предназначен для привода вентиляторов систем дымоудаления в зданиях промышленного, коммерческого и общественного назначения. Применяется в системах противодымной защиты торговых центров, офисных зданий, медицинских учреждений, гостиниц, подземных парковок и производственных помещений. Обеспечивает принудительное удаление дыма и продуктов горения при пожаре, создавая необходимый перепад давления для безопасной эвакуации людей и работы пожарных служб.

Конструктивные особенности

Двигатель выполнен в закрытом обдуваемом исполнении (IC411) с классом нагревостойкости изоляции F, что позволяет работать при температурах до 155°C. Конструкция предусматривает крепление на лапах (IM1081) с двумя подшипниковыми щитами. Особое внимание уделено теплоотводящим элементам и материалам, устойчивым к термическим нагрузкам. Вал двигателя изготовлен из высокопрочной стали и рассчитан на радиальные и осевые нагрузки от вентиляторного колеса.

Материалы и исполнение

Корпус и станина двигателя выполнены из чугуна, обеспечивающего высокую механическую прочность и эффективный теплоотвод. Обмотки статора изготовлены из медного провода с жаростойкой изоляцией класса F. Подшипники смазываются высокотемпературной смазкой, сохраняющей свойства при экстремальных тепловых нагрузках. Все элементы конструкции обладают повышенной коррозионной стойкостью для работы в агрессивных средах.

Эксплуатационные характеристики

Двигатель демонстрирует высокий КПД 75% и коэффициент мощности cos φ 0.76 при номинальной нагрузке. Пусковые характеристики оптимизированы для вентиляторных нагрузок: кратность пускового момента составляет 2.3, а максимального момента — 2.6. Двигатель соответствует требованиям пожарной безопасности и может интегрироваться в системы автоматического пожаротушения и управления эвакуацией.

Подключение и монтаж

Двигатель предназначен для подключения к трехфазной сети 400В 50Гц. Клеммная коробка расположена в верхней части корпуса с возможностью поворота на 180° для удобства подключения. Монтаж осуществляется через лапы с отверстиями под крепеж, размеры которых соответствуют международным стандартам. Рекомендуется использование гибких муфт для соединения с вентилятором и виброизолирующих оснований для снижения шума и вибраций.

Преимущества применения

Жаростойкое исполнение двигателя обеспечивает стабильную работу при температурах до 400°C в течение 2 часов, что соответствует требованиям нормативов по пожарной безопасности. Специальная конструкция подшипниковых узлов и система охлаждения гарантируют надежную работу в экстремальных условиях. Двигатель сертифицирован для использования в системах противопожарной защиты и соответствует международным стандартам безопасности.
