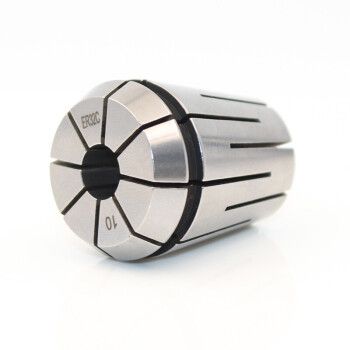

Цанга ER20G для метчиков с четырехгранным хвостовиком 6.3×5 мм тип ER-G

Цанга ER20G-6.3×5 представляет собой высокоточный зажимной патрон для крепления метчиков с четырехгранным хвостовиком в держателях и шпинделях станков. Конструкция с типом ER-G обеспечивает надежную фиксацию инструмента при обработке резьбы на токарных, фрезерных и сверлильных станках с ЧПУ, а также в ручном инструменте.

Назначение и область применения

Данная цанга предназначена для закрепления метчиков с четырехгранным хвостовиком размером 6.3×5 мм в цанговых патронах стандарта ER20. Применяется в металлообработке для нарезания резьбы в различных материалах: сталь, чугун, цветные металлы и сплавы. Обеспечивает точное позиционирование и минимальное биение инструмента, что особенно важно при работе на станках с ЧПУ и обрабатывающих центрах.

Конструктивные особенности

Цанга ER20G имеет усиленную конструкцию с четырьмя симметричными прорезями, обеспечивающими равномерное сжатие и надежную фиксацию метчика. Четырехгранное отверстие точно соответствует стандартным размерам хвостовиков метчиков. Термообработанная пружинная сталь гарантирует сохранение геометрии и упругих свойств при длительной эксплуатации. Конструкция предотвращает проворачивание инструмента при реверсивных нагрузках.

Материалы и производство

Изготовлена из высококачественной инструментальной стали с последующей термической обработкой, что обеспечивает оптимальное сочетание прочности и упругости. Твердость материала составляет 44-48 HRC, что гарантирует долговечность и стойкость к износу. Точность изготовления соответствует классу h6, радиальное биение не превышает 0.01 мм. Покрытие из нитрида титана (TiN) обеспечивает антикоррозионную защиту и снижает трение.

Технические характеристики и совместимость

Цанга совместима со всеми держателями стандарта ER20, включая цанговые патроны, удлинители и переходники. Диаметр цанги 21 мм соответствует стандарту ER20. Длина рабочей части 31.5 мм обеспечивает достаточный зажим инструмента. Размер четырехгранного отверстия 6.3×5 мм подходит для большинства стандартных метчиков данного типоразмера. Максимальный крутящий момент, передаваемый цангой, составляет 25 Н·м.

Эксплуатационные преимущества

Благодаря точной геометрии и качественным материалам, цанга обеспечивает минимальное радиальное биение, что повышает качество нарезаемой резьбы и увеличивает срок службы метчиков. Равномерное распределение усилия зажима предотвращает деформацию хвостовика инструмента. Конструкция позволяет быстро заменять инструмент без потери точности позиционирования. Совместимость со стандартными держателями ER20 обеспечивает универсальность применения.

Области промышленного применения

Используется в машиностроении, приборостроении, автомобилестроении, авиационной и космической промышленности, производстве оборудования и оснастки. Применяется на универсальных токарных и фрезерных станках, обрабатывающих центрах с ЧПУ, координатно-расточных станках, а также в составе специальной оснастки для массового производства. Подходит для серийного и единичного производства деталей различной сложности.
