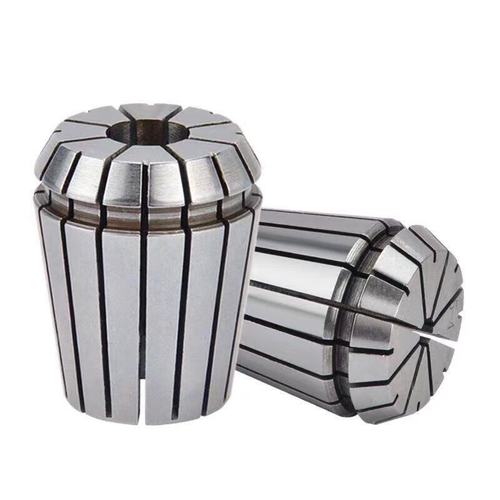

Цанга ER20 прецизионная DIN6499A тип А для патрона ER диаметр 11 мм высокоточная ≤0.008 мм

Прецизионная цанга ER20AA-11 представляет собой высокоточный зажимной элемент для токарных и фрезерных станков с ЧПУ, предназначенный для надежной фиксации режущего инструмента диаметром 11 мм. Изделие соответствует международному стандарту DIN 6499A и обеспечивает точность позиционирования до 0.008 мм, что гарантирует стабильность обработки и высокое качество готовой продукции.

Назначение и область применения

Цанга ER20 применяется в металлообрабатывающей промышленности для зажима сверл, фрез, разверток и другого режущего инструмента в цанговых патронах ER20. Основные области использования включают обработку на станках с ЧПУ, токарных и фрезерных оборудовании, гравировальных машинах и другом прецизионном оборудовании. Конструкция цанги обеспечивает равномерное распределение зажимного усилия по всей длине контакта с инструментом, что предотвращает его смещение и биение в процессе обработки.

Конструктивные особенности

Цанга ER20AA-11 имеет классическую конструкцию типа А по стандарту DIN 6499 с тремя симметричными прорезями, обеспечивающими равномерное сжатие при зажиме. Наружный конус 8° обеспечивает точное центрирование в патроне, а внутреннее отверстие диаметром 11 мм предназначено для инструмента соответствующего размера. Длина цанги составляет 31.5 мм, что соответствует стандартным габаритам для данной серии. Конструкция предусматривает оптимальное соотношение жесткости и эластичности для надежного удержания инструмента без деформации.

Материалы и производство

Цанга изготовлена из высококачественной инструментальной стали марки Pingyuan, прошедшей термическую обработку и закалку до оптимальной твердости. Это обеспечивает высокую износостойкость рабочих поверхностей и длительный срок службы даже при интенсивной эксплуатации. Производственный процесс включает прецизионную механическую обработку, шлифовку контактных поверхностей и контроль геометрии, что гарантирует соответствие заявленным допускам и точности.

Преимущества и характеристики

Высокая точность позиционирования ≤0.008 мм обеспечивает минимальное биение инструмента, что критически важно для прецизионной обработки. Равномерное распределение зажимного усилия предотвращает повреждение хвостовиков дорогостоящего инструмента. Совместимость со стандартными патронами ER20 различных производителей позволяет использовать цангу на любом оборудовании соответствующего типоразмера. Антикоррозионное покрытие защищает от воздействия охлаждающих жидкостей и обеспечивает стабильность характеристик в течение всего срока службы.

Эксплуатационные рекомендации

Для обеспечения максимальной точности и долговечности рекомендуется регулярная очистка цанги и патрона от загрязнений. При установке инструмента необходимо соблюдать чистоту контактных поверхностей и избегать перетягивания, которое может привести к деформации цанги. Подбор цанги должен осуществляться в соответствии с диаметром хвостовика инструмента - использование цанг несоответствующего размера снижает точность и может привести к преждевременному износу. Рекомендуется периодическая проверка состояния рабочих поверхностей и своевременная замена при появлении признаков износа.
