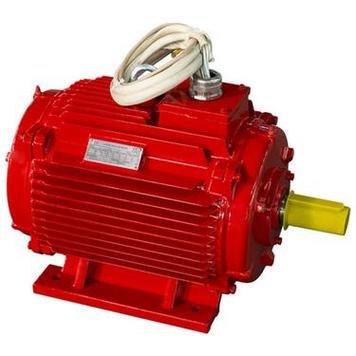

Электродвигатель ESQ-FR 2,2 кВт 3000 об/мин 380В IM1081 жаростойкий для дымоудаления

Трехфазный асинхронный электродвигатель ESQ-FR специального исполнения для систем аварийного дымоудаления и противодымной вентиляции. Двигатель мощностью 2,2 кВт с частотой вращения 3000 об/мин обеспечивает надежную работу в экстремальных температурных условиях до 180°C в течение 2 часов, соответствуя строгим требованиям стандартов DIN EN 12101 и DIN 18232. Фланцевое крепление IM1081 с высотой оси вращения 80 мм обеспечивает простую интеграцию с вентиляторным оборудованием.

Назначение и область применения

Электродвигатель предназначен для привода вентиляторов систем дымоудаления в зданиях и сооружениях с повышенными требованиями пожарной безопасности: торговые и бизнес-центры, промышленные предприятия, подземные парковки, метрополитен, тоннели и другие объекты инфраструктуры. Обеспечивает принудительное удаление дыма и продуктов горения при возникновении пожара, создавая необходимый подпор воздуха для безопасной эвакуации людей и работы аварийных служб. Двигатель работает в режиме standby с мгновенным включением при срабатывании системы противопожарной защиты.

Конструктивные особенности

Двигатель выполнен в защищенном исполнении с герметичной вводной коробкой, предотвращающей попадание влаги и пыли. Крыльчатки системы охлаждения изготовлены исключительно из металлических материалов, что обеспечивает устойчивость к высоким температурам. В крышках вводных коробок предусмотрены резьбовые отверстия для подключения гофрированных металлорукавов длиной не менее 1 метра, обеспечивающих дополнительную защиту кабельных линий от воздействия огня и высоких температур. Фланцевое исполнение IM1081 обеспечивает простой и надежный монтаж на вентиляторное оборудование.

Материалы и изоляционная система

Все компоненты двигателя соответствуют требованиям пожарной безопасности для оборудования систем дымоудаления. Провода обмоток, изоляционные материалы и пропитка обмоток разработаны для работы в условиях повышенных температур. Лакокрасочное покрытие обладает термостойкими свойствами. Класс нагревостойкости изоляции обмоток - H (до 180°C), что гарантирует стабильную работу в экстремальных температурных условиях. Материалы прошли испытания на соответствие стандартам пожарной безопасности.

Эксплуатационные характеристики

Двигатель обладает высоким пусковым моментом (Мп/Мн = 2,3), обеспечивающим уверенный запуск под нагрузкой. Коэффициент мощности 0,83 и КПД 82% свидетельствуют об энергоэффективности оборудования. Соотношение Iп/Iн = 6,4 соответствует стандартным значениям для двигателей данного типа. Климатическое исполнение У1/У2 позволяет эксплуатировать двигатель в различных климатических условиях. Конструкция обеспечивает низкий уровень шума и вибрации при работе.

Безопасность и надежность

Конструкция двигателя прошла все необходимые испытания на соответствие требованиям пожарной безопасности. Герметичность вводных коробок и использование металлических компонентов системы охлаждения обеспечивают дополнительную защиту от воздействия высоких температур и агрессивных сред. Двигатель рассчитан на длительную эксплуатацию в режиме ожидания с мгновенным включением при срабатывании системы противопожарной защиты. Обеспечивает бесперебойную работу в течение 2 часов при температуре окружающей среды до 400°C.

Монтаж и техническое обслуживание

Стандартная высота оси вращения 80 мм позволяет легко интегрировать двигатель с большинством типов вентиляторов для систем дымоудаления. Конструкция предусматривает возможность технического обслуживания без демонтажа с основных узлов. Двигатель не требует специального обслуживания в течение всего срока эксплуатации при соблюдении условий эксплуатации. Все соединения и крепежные элементы выполнены из коррозионностойких материалов, обеспечивающих долговечность эксплуатации в агрессивных средах.
