ШВП DCM 14 THK шарико-винтовая передача диаметр 14мм шаг 3мм динамическая нагрузка 4900Н

Шарико-винтовая передача DCM 14 THK представляет собой высокоточный механический преобразователь вращательного движения в линейное, предназначенный для использования в промышленном оборудовании с требованиями высокой точности позиционирования и минимального трения. Данная модель с диаметром 14 мм и шагом 3 мм обеспечивает оптимальное соотношение точности, грузоподъемности и скорости перемещения для различных применений в автоматизированных системах.

Назначение и область применения

ШВП DCM 14 THK разработана для использования в станках с ЧПУ, промышленных роботах, координатно-измерительных машинах, медицинском оборудовании, полиграфических машинах и другом прецизионном оборудовании. Передача обеспечивает высокую повторяемость позиционирования и минимальный люфт, что критически важно для оборудования, работающего в условиях высоких динамических нагрузок и требований к точности.

Конструктивные особенности

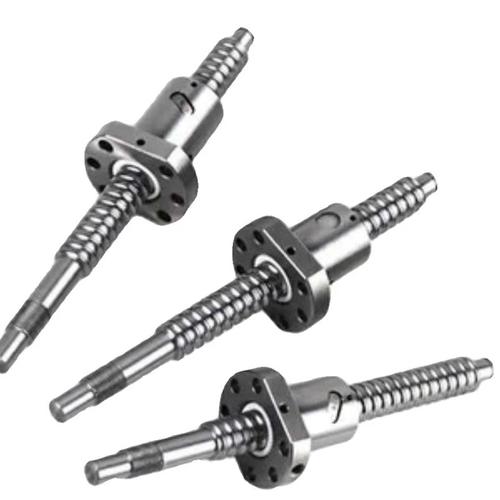

Конструкция шарико-винтовой передачи включает ходовой винт с точной шариковой резьбой, гайку с системой рециркуляции шариков и возвратные каналы. Модель DCM 14 THK оснащена фланцевым креплением диаметром 44 мм, что обеспечивает надежную фиксацию в механических системах. Специальная геометрия профиля резьбы и высококачественные шарики обеспечивают плавное движение с минимальным трением и износом.

Материалы и покрытия

Ходовой винт изготовлен из высоколегированной хромомолибденовой стали с последующей термообработкой до высокой твердости поверхности. Шарики выполнены из подшипниковой стали с точностью класса G10. Рабочие поверхности подвергаются шлифовке и полировке для достижения минимального шероховатости и оптимальных рабочих характеристик. Антикоррозионное покрытие обеспечивает защиту от воздействия агрессивных сред.

Точность и рабочие характеристики

Передача соответствует допуску h9 (0 -0,052 мм), что обеспечивает высокую точность позиционирования. Динамическая грузоподъемность составляет 4900 Н, статическая — 16900 Н. Эффективный диаметр 12,5 мм и диаметр резьбы по впадинам 10,5 мм оптимизированы для обеспечения высокой жесткости и долговечности при циклических нагрузках.

Монтаж и эксплуатация

Фланцевое исполнение с диаметром крепления 44 мм и высотой 6 мм обеспечивает удобный монтаж в различные типы оборудования. Стандартная длина вала составляет 1000 мм с возможностью изготовления до 1500 мм. Для обеспечения оптимальной работы рекомендуется использовать смазочные материалы, соответствующие условиям эксплуатации, и регулярное техническое обслуживание.

Преимущества и особенности

Основными преимуществами данной модели являются высокая эффективность (КПД до 90%), минимальный люфт, длительный срок службы и стабильность характеристик в широком диапазоне температур. Компактные габариты и малый вес (1 кг/м) позволяют использовать передачу в оборудовании с ограниченным пространством для монтажа.
