Звено соединительное VKE C-10B-1 для приводных роликовых цепей ANSI 10B-1 шаг 15.875 мм

Соединительное звено VKE C-10B-1 представляет собой специализированный компонент для быстрого и надежного соединения приводных роликовых цепей стандарта ANSI 10B-1 в замкнутый контур. Конструкция звена позволяет осуществлять монтаж и демонтаж без применения специального прессового оборудования, что значительно сокращает время обслуживания и ремонта цепных передач в промышленных установках. Изделие обеспечивает прочность соединения, сопоставимую со стандартными звеньями цепи, и гарантирует плавный ход по звездочкам без заеданий.

Назначение и область применения

Соединительное звено C-10B-1 предназначено для комплектации и ремонта приводных роликовых цепей в различных отраслях промышленности. Основное применение находит в конвейерных системах, транспортерах, подъемно-транспортном оборудовании, упаковочных машинах и пищевом производстве. Звено позволяет оперативно производить замену изношенных участков цепи без полной разборки оборудования, что особенно важно в условиях непрерывного производственного цикла.

Конструктивные особенности

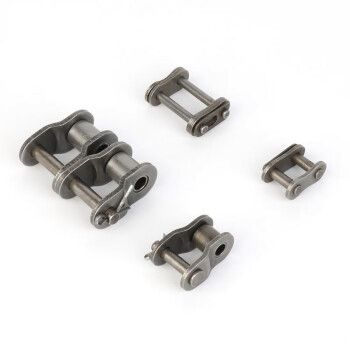

Конструкция соединительного звена включает две пластины с запрессованными валиками и две съемные пластины, фиксируемые шплинтами или пружинными замками. Геометрические параметры точно соответствуют стандартным размерам цепи 10B-1: шаг 15.875 мм, диаметр валика 5.08 мм, внутренняя ширина 9.65 мм. Такое исполнение обеспечивает идеальную совместимость с цепями различных производителей и бесперебойную работу в составе цепной передачи.

Материалы и защитные покрытия

Все компоненты звена изготавливаются из высококачественной углеродистой стали, подвергаемой термической обработке для достижения оптимального сочетания прочности и износостойкости. Валики и втулки имеют поверхностную закалку до твердости 40-45 HRC, что обеспечивает сопротивление абразивному износу при работе в условиях загрязнения. Стандартное антикоррозионное покрытие - фосфатирование, обеспечивающее защиту от коррозии в условиях нормальной влажности производственных помещений.

Технические характеристики и стандарты

Соединительное звено соответствует международным стандартам ANSI B29.1 и ISO 606 для приводных роликовых цепей. Прочность на растяжение составляет не менее 17.8 кН, что соответствует классу прочности цепи 10B-1. Геометрические параметры строго выдерживаются в соответствии со стандартными размерами, что гарантирует совместимость с цепями различных производителей и беспроблемную работу в составе цепных передач.

Монтаж и эксплуатация

Установка соединительного звена осуществляется путем совмещения концов цепи и фиксации съемных пластин с помощью шплинтов или пружинных замков. При монтаже необходимо обеспечить правильную ориентацию звена относительно направления движения цепи. После установки рекомендуется проверить надежность фиксации и провести пробный запуск оборудования на низкой скорости для контроля плавности работы соединения. Регулярная проверка состояния фиксаторов обязательна в рамках планового технического обслуживания.

Эксплуатационные ограничения и безопасность

Запрещается эксплуатация цепи с поврежденным или деформированным соединительным звеном. В условиях ударных нагрузок или переменного направления движения рекомендуется дополнительная проверка надежности соединения после первых часов работы. При значительных вибрационных нагрузках может потребоваться установка дополнительных средств фиксации. Регулярный визуальный контроль состояния звена и фиксирующих элементов является обязательным требованием безопасной эксплуатации.
