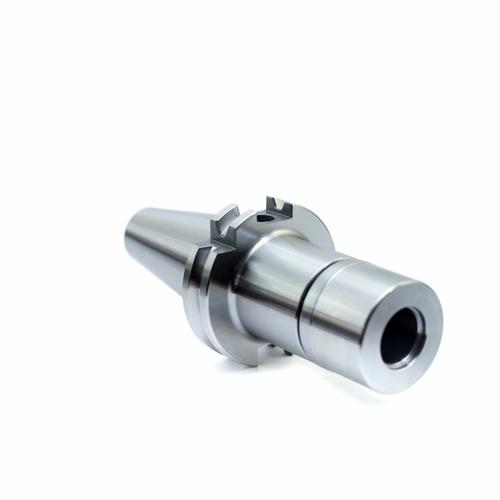

Патрон BT50-LBK3 для расточной головки Pinguan RBH/RBJ диаметр 100 мм длина 90 мм

Патрон BT50-LBK3-90L представляет собой высокоточный соединительный элемент для расточных систем RBH и RBJ, предназначенный для надежного крепления расточных головок на станках с ЧПУ. Конструкция обеспечивает точную центровку и минимальное биение при обработке отверстий, что гарантирует высокое качество поверхности и соблюдение заданных геометрических параметров.

Назначение и область применения

Данный патрон используется в металлообрабатывающей промышленности для оснащения расточных систем Pinguan серий RBH и RBJ. Применяется на фрезерных и расточных станках с ЧПУ для выполнения точных расточных операций, включая обработку цилиндрических и конических отверстий, торцевание, зенкерование и другие виды механической обработки. Оборудование востребовано в автомобилестроении, авиационной промышленности, производстве пресс-форм и штампов, а также в общем машиностроении.

Конструктивные особенности

Патрон выполнен по стандарту BT50 с конусностью 7:24, что обеспечивает надежное соединение со шпинделем станка. Система крепления LBK3 гарантирует быструю и точную смену инструмента с минимальным временем переналадки. Конструкция включает прецизионные подшипники качения, которые обеспечивают плавное вращение и высокую жесткость системы. Уплотнительные элементы защищают внутренние полости от попадания стружки и охлаждающей жидкости, что значительно увеличивает ресурс работы патрона.

Материалы и покрытия

Основные детали патрона изготовлены из высокопрочной легированной стали, прошедшей термическую обработку для достижения оптимального сочетания прочности и износостойкости. Критически важные поверхности дополнительно упрочнены азотированием, что обеспечивает повышенную стойкость к абразивному износу. Антикоррозионное покрытие защищает оборудование от воздействия охлаждающих жидкостей и агрессивной производственной среды.

Преимущества использования

Использование патрона BT50-LBK3-90L позволяет достичь высокой точности обработки с допусками до IT7. Минимальное биение обеспечивает равномерное распределение нагрузки на режущий инструмент, что увеличивает его стойкость и снижает стоимость обработки. Унифицированная конструкция совместима с широким спектром стандартного оснащения, что упрощает интеграцию в существующие технологические процессы.

Монтаж и эксплуатация

Монтаж патрона осуществляется стандартными методами с использованием соответствующего вспомогательного инструмента. Рекомендуется регулярная очистка контактных поверхностей от загрязнений и контроль состояния уплотнений. Для поддержания точности необходимо периодически проверять биение и при необходимости проводить техническое обслуживание в специализированных сервисных центрах.
