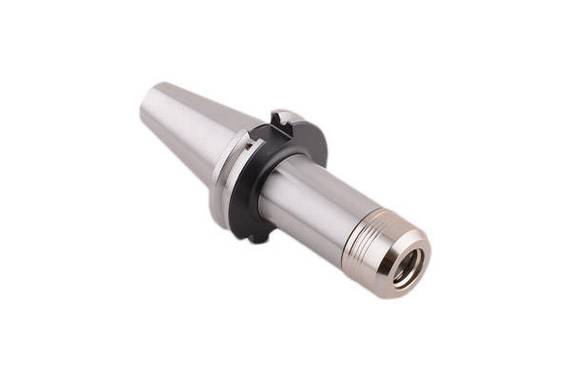

Патрон BT30-LBK5-70L для расточной головки Pinguan RBH RBJ система расточная

Патрон BT30-LBK5-70L представляет собой высокоточный соединительный элемент расточной системы Pinguan серий RBH и RBJ, предназначенный для надежного крепления расточных головок на станках с ЧПУ. Конструкция патрона обеспечивает точную центровку и жесткую фиксацию инструмента, что гарантирует высокое качество обработки отверстий при расточных операциях.

Назначение и область применения

Данный патрон используется в металлообрабатывающей промышленности для оснащения расточных систем на фрезерных и расточных станках с ЧПУ. Основное назначение - передача вращательного момента от шпинделя станка к расточной головке с обеспечением точного позиционирования инструмента. Применяется при обработке отверстий различного диаметра в деталях машиностроения, приборостроения, авиационной и автомобильной промышленности.

Конструктивные особенности

Патрон выполнен по стандарту BT30 с конусностью 7:24, что обеспечивает высокую точность центрирования и надежное закрепление в шпинделе станка. Конструкция включает систему крепления LBK5, предназначенную для быстрой смены расточных головок. Упорный торец обеспечивает точное осевое позиционирование, а специальные пазы для автоматической смены инструмента позволяют интегрировать патрон в системы ЧПУ.

Материалы и технология изготовления

Патрон изготовлен из высокопрочной легированной стали, прошедшей термическую обработку для достижения оптимального сочетания прочности и износостойкости. Точность изготовления соответствует высоким промышленным стандартам, что гарантирует минимальное биение и стабильность характеристик в процессе эксплуатации. Все ответственные поверхности подвергнуты финишной шлифовке для обеспечения требуемой чистоты поверхности.

Эксплуатационные преимущества

Конструкция патрона обеспечивает высокую жесткость соединения, что минимизирует вибрации при обработке и позволяет достигать высокого качества поверхности обрабатываемых отверстий. Система LBK обеспечивает быструю и точную смену инструмента без потери точности позиционирования. Патрон совместим с широким спектром расточных головок серий RBH и RBJ, что делает его универсальным решением для различных технологических задач.

Монтаж и обслуживание

Установка патрона осуществляется стандартными методами для инструмента с конусом BT30. Перед установкой необходимо очистить посадочные поверхности от загрязнений и проверить отсутствие повреждений. Регулярное техническое обслуживание включает очистку конусной поверхности и проверку состояния фиксирующих элементов. Правильная эксплуатация и своевременное обслуживание обеспечивают длительный срок службы и стабильность рабочих характеристик.
