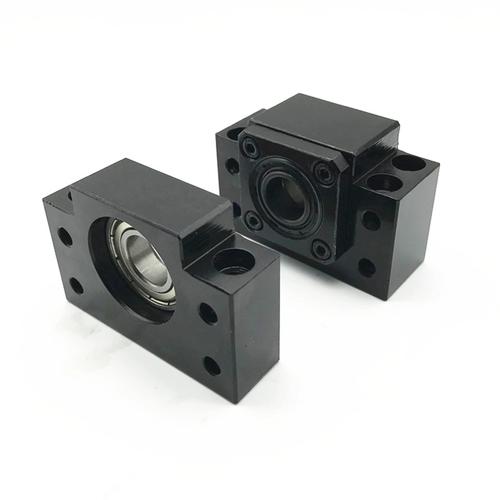

Опора ШВП HIWIN BF25 C5 для шарико-винтовой передачи диаметр 25 мм класс точности C5

Опора шарико-винтовой передачи HIWIN BF25 C5 представляет собой высокоточный опорный узел, предназначенный для фиксации и обеспечения вращения шарико-винтовой пары в системах линейного перемещения. Изделие характеризуется высокой жесткостью, точностью позиционирования и предназначено для работы в условиях значительных динамических и статических нагрузок.

Назначение и область применения

Опоры ШВП серии BF применяются в качестве неподвижных или плавающих опорных узлов в прецизионных системах линейных перемещений промышленного оборудования. Основная функция — восприятие осевых, радиальных и моментных нагрузок, обеспечение точного вращения винта без биений. Широко используются в станках с ЧПУ (фрезерных, токарных, шлифовальных), координатно-измерительных машинах (КИМ), промышленных роботах, автоматизированных производственных линиях, оборудовании для полупроводниковой промышленности и другом высокоточном технологическом оборудовании.

Конструктивные особенности

Опора BF25 C5 имеет моноблочный корпус, изготовленный методом литья под давлением, что обеспечивает высокую жесткость и стабильность геометрии. В конструкции предусмотрены упорные подшипники качения, способные воспринимать комплексные нагрузки. Для компенсации теплового расширения винта в процессе работы может использоваться определенный тип установки (фиксированная-плавающая). Уплотнительные элементы эффективно защищают подшипниковый узел от попадания абразивной стружки, пыли и других загрязнений, характерных для производственной среды, сохраняя смазку и продлевая ресурс.

Материалы и покрытия

Корпус опоры выполнен из высокопрочного чугуна, что обеспечивает оптимальное демпфирование вибраций и устойчивость к деформациям. Критически важные элементы, такие как шарики и дорожки качения подшипников, изготавливаются из подшипковой стали с высоким содержанием хрома, подвергаются термообработке (закалке и отпуску) для достижения высокой твердости поверхности и износостойкости. Антикоррозионная защита обеспечивается фосфатированием или нанесением стойкого лакокрасочного покрытия.

Класс точности и эксплуатационные характеристики

Модель BF25 C5 относится к классу точности C5 по стандарту ISO, что подразумевает высокую точность позиционирования и минимальный люфт. Динамическая грузоподъемность (C) составляет 14,0 кН, а статическая (C0) — 7,8 кН, что позволяет использовать опору в механизмах, работающих с высокими скоростями перемещения и значительными усилиями. Конструкция оптимизирована для горизонтального способа монтажа, что является наиболее распространенным в станкостроении.

Монтаж и обслуживание

Установка опоры требует точного совмещения посадочных отверстий и обеспечения соосности с другими элементами передачи. Монтажные поверхности должны быть обработаны с соответствующим классом шероховатости. Опора поставляется с заводской консервационной смазкой, рассчитанной на первоначальный пусковой период. Для обеспечения заявленного ресурса необходимо проводить регулярное техническое обслуживание, которое включает в себя периодическую чистку и пополнение смазки специальными пластичными смазочными материалами, рекомендованными производителем.
