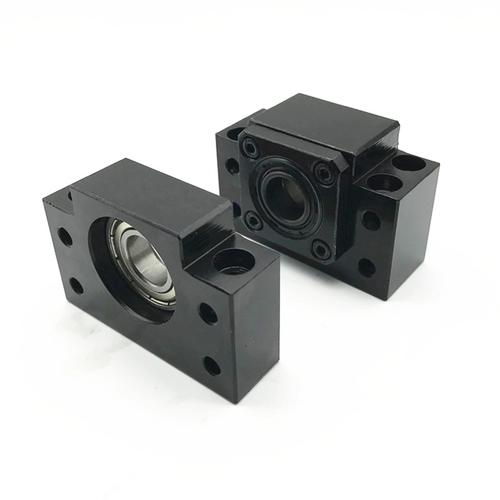

Опора ШВП HIWIN BF20 C5 для шарико-винтовой передачи диаметр 20 мм класс точности C5

Опора шарико-винтовой передачи HIWIN BF20 C5 представляет собой высокоточный подшипниковый узел, предназначенный для фиксации и обеспечения свободного вращения шарико-винтовых пар в промышленном оборудовании. Конструкция опоры обеспечивает восприятие осевых, радиальных и моментных нагрузок, гарантируя точное позиционирование и минимальное трение в системах с ЧПУ, координатных столах и другом прецизионном оборудовании.

Назначение и область применения

Опора BF20 C5 используется в качестве опорного узла для шарико-винтовых передач в различных типах промышленного оборудования. Основное применение включает станки с числовым программным управлением (фрезерные, токарные, шлифовальные), координатные измерительные машины, промышленные роботы, автоматизированные производственные линии и точные позиционирующие системы. Конструкция обеспечивает надежную фиксацию винта при одновременном обеспечении его свободного вращения с минимальным сопротивлением.

Конструктивные особенности

Опора выполнена в корпусе типа BF, который обеспечивает простой монтаж и надежное крепление к станине оборудования. Конструкция включает упорный шарикоподшипник, способный воспринимать значительные осевые нагрузки, и радиальный подшипник для компенсации радиальных воздействий. Герметизация узла обеспечивается эффективными уплотнениями, предотвращающими попадание загрязнений и утечку смазочного материала. Предусмотрены отверстия для повторной смазки подшипникового узла в процессе эксплуатации.

Материалы и производство

Корпус опоры изготовлен из высококачественного чугуна, обеспечивающего стабильность геометрических параметров и вибропоглощение. Подшипниковые узлы выполнены из хромированной стали с высокой твердостью и износостойкостью. Шарики изготовлены из высокоуглеродистой хромистой стали с точностью обработки, соответствующей классу точности C5. Все компоненты проходят многоступенчатый контроль качества и термическую обработку для обеспечения длительного срока службы.

Технические преимущества

Класс точности C5 гарантирует минимальную погрешность позиционирования и высокую повторяемость движений. Динамическая грузоподъемность 9,4 kN позволяет работать в условиях значительных нагрузок и ускорений. Конструкция обеспечивает простоту монтажа и обслуживания, а горизонтальный способ установки винта является наиболее распространенным в промышленном оборудовании. Совместимость со стандартными шарико-винтовыми парами диаметром 20 мм упрощает подбор компонентов для систем линейного перемещения.

Монтаж и эксплуатация

Опора монтируется на подготовленную поверхность станины с использованием стандартного крепежа. Требует точной установки по осям для обеспечения соосности с другими компонентами системы. Перед вводом в эксплуатацию необходимо заполнить смазочным материалом, рекомендованным производителем. В процессе эксплуатации требуется регулярное техническое обслуживание, включающее контроль состояния уплотнений и периодическую подачу свежей смазки через предусмотренные пресс-масленки.
