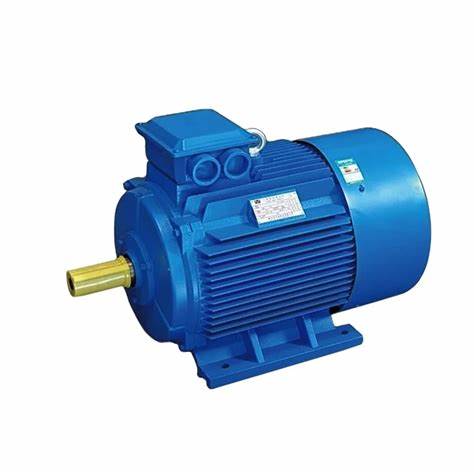

Электродвигатель АИРС 160М4 асинхронный с повышенным скольжением 20.0 кВт 1500 об/мин IM1081 лапы

Электродвигатель АИРС160М4 представляет собой асинхронный двигатель с повышенным скольжением, предназначенный для работы в повторно-кратковременных режимах и привода механизмов с пульсирующей нагрузкой. Двигатель мощностью 20.0 кВт при частоте вращения 1500 об/мин обеспечивает стабильную работу оборудования в условиях переменных нагрузок и частых пусков. Конструкция с исполнением IM1081 на лапах обеспечивает удобный монтаж и совместимость с стандартными промышленными установками.

Назначение и область применения

Электродвигатели серии АИРС специально разработаны для привода механизмов, работающих в тяжелых условиях с переменной и ударной нагрузкой. Основное применение включает привод прессов, штамповочного оборудования, дробилок, ножниц, подъемно-транспортных механизмов и другого оборудования, работающего в повторно-кратковременном режиме S3. Двигатели с повышенным скольжением обеспечивают плавный пуск и снижение динамических нагрузок на приводной механизм.

Конструктивные особенности

Электродвигатель АИРС160М4 конструктивно унифицирован с основной серией АИР по габаритным и присоединительным размерам, что обеспечивает простую замену стандартных двигателей на модели с повышенным скольжением. Особенностью конструкции является специально разработанная система ротора, обеспечивающая повышенное скольжение в пределах 7-13%. Корпус выполнен из чугуна, что обеспечивает высокую механическую прочность и эффективное охлаждение. Исполнение IM1081 с лапами позволяет осуществлять монтаж на горизонтальную поверхность.

Технические характеристики и режимы работы

Двигатель рассчитан на работу в повторно-кратковременном режиме S3 с продолжительностью включения 40%. Номинальная мощность 20.0 кВт достигается при частоте вращения 1500 об/мин. Электродвигатель предназначен для работы от сети переменного тока напряжением 380В частотой 50Гц. Класс изоляции F обеспечивает надежную работу в условиях повышенных температурных нагрузок. Степень защиты IP54 гарантирует защиту от попадания пыли и брызг воды.

Материалы и изготовление

Корпус двигателя изготовлен из высококачественного чугуна, обеспечивающего оптимальное теплоотведение и механическую прочность. Активная сталь статора выполнена из электротехнической стали с низкими магнитными потерями. Обмотки выполнены из медного провода с теплостойкой изоляцией класса F. Подшипниковые щиты и лапы изготовлены из чугуна, подшипники качения соответствуют международным стандартам качества. Все материалы подобраны для обеспечения длительного срока службы в промышленных условиях.

Монтаж и подключение

Электродвигатель поставляется в исполнении IM1081 с монтажными лапами, что предусматривает установку на горизонтальную фундаментную плиту. Присоединительные размеры соответствуют международным стандартам, что обеспечивает совместимость с большинством промышленных редукторов и приводных механизмов. Для подключения к электрической сети используется клеммная коробка, расположенная в верхней части корпуса. Клеммная коробка может быть повернута на 180° для удобства подключения кабелей.

Эксплуатационные преимущества

Основным преимуществом электродвигателей АИРС является способность работать в условиях частых пусков и переменных нагрузок без перегрева. Повышенное скольжение позволяет снизить пусковые токи и уменьшить динамические нагрузки на приводной механизм. Унификация с серией АИР обеспечивает простоту замены и снижает затраты на модернизацию оборудования. Высокий класс изоляции и степень защиты обеспечивают надежную работу в различных промышленных условиях.
