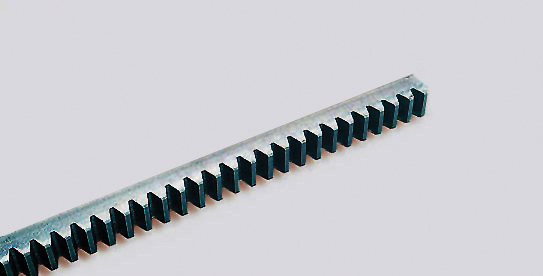

Рейка зубчатая CHIARAVALLI модуль 5 50x50 для линейных передач и позиционирования

Рейка зубчатая CHIARAVALLI модуля 5 представляет собой высокоточный компонент зубчатой передачи, предназначенный для преобразования вращательного движения шестерни в линейное перемещение с минимальным люфтом и высокой точностью позиционирования. Изготовленная из качественной конструкционной стали с термической обработкой, рейка обеспечивает надежную работу в тяжелых промышленных условиях при значительных нагрузках.

Назначение и область применения

Данная зубчатая рейка применяется в системах линейных перемещений промышленного оборудования, где требуется высокая точность позиционирования и передача значительных усилий. Основные области использования включают станкостроение (координатные столы ЧПУ, портальные обрабатывающие центры), робототехнику (линейные приводы промышленных роботов и манипуляторов), автоматизацию производственных линий (транспортные системы, позиционирующие механизмы), подъемно-транспортное оборудование (крановые установки, тележки) и измерительную технику (координатно-измерительные машины).

Конструктивные особенности и материалы

Рейка изготовлена из высококачественной конструкционной стали, прошедшей термическую обработку для достижения оптимального сочетания прочности и износостойкости. Зубчатый профиль выполнен по эвольвентной форме с углом зацепления 20°, что соответствует международным стандартам. Обработка зубьев методом фрезерования или шлифования обеспечивает высокую точность геометрии (класс точности 8 по DIN 3962) и плавность хода. Рабочая поверхность зубьев обладает повышенной износостойкостью благодаря термической обработке.

Технические характеристики и монтаж

Рейка имеет модуль 5, что определяет основные параметры зацепления: высоту зуба 11,25 мм и шаг зубьев 15,708 мм. Ширина рейки составляет 50 мм при высоте 50 мм, что обеспечивает высокую жесткость и устойчивость к нагрузкам. Длина изделия 2000 мм позволяет создавать протяженные линейные направляющие. Для монтажа typically предусмотрены крепежные отверстия, расположенные с определенным шагом. Установка требует точного позиционирования относительно сопрягаемой шестерни с обеспечением правильного межосевого расстояния и параллельности.

Эксплуатационные преимущества

Ключевыми преимуществами данной зубчатой рейки являются высокая нагрузочная способность, достигающая нескольких килоньютонов, точность позиционирования в пределах десятков микрон на метр длины, долговечность даже при интенсивной эксплуатации и совместимость с широким спектром стандартных шестерен модуля 5. Продукция CHIARAVALLI отличается стабильным качеством и точным соблюдением геометрических параметров, что минимизирует необходимость в подгонке при монтаже.

Комплектация и дополнительные опции

Базовая поставка включает зубчатую рейку указанной длины. По требованию заказчика возможна поставка реек другой длины, изготовление реек с торцевым соединением "в четверть" для наращивания длины, нанесение защитных покрытий от коррозии, а также поставка комплектных решений включая монтажные кронштейны и сопрягаемые шестерни. Для точного подбора рекомендуется учитывать ожидаемые нагрузки, скорости перемещения, требования к точности и условия эксплуатации.
