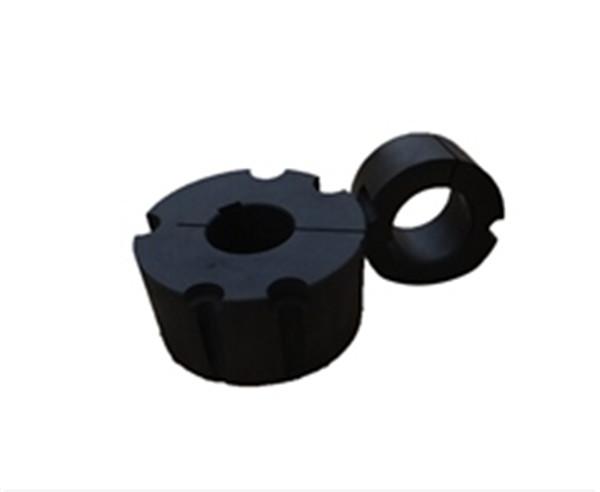

Втулка тапербуш CHIARAVALLI 5050-65 исполнение B конус Морзе D2=65мм для токарных патронов

Втулка тапербуш CHIARAVALLI 5050-65 исполнение B представляет собой высокоточный переходной элемент для установки токарных патронов и технологической оснастки на шпиндели металлорежущих станков. Изделие обеспечивает прецизионное центрирование и надежное крепление за счет конусного соединения Морзе и фланцевого исполнения с болтовым креплением. Изготовленная из высококачественного чугуна, втулка гарантирует оптимальное сочетание прочностных характеристик, виброустойчивости и длительного срока службы в условиях интенсивной промышленной эксплуатации.

Назначение и область применения

Втулка тапербуш 5050-65 предназначена для оснащения металлорежущего оборудования различных типов - токарных, фрезерных, расточных и шлифовальных станков. Конструкция позволяет устанавливать трех- и четырехкулачковые патроны, поводковые устройства, планшайбы и другое технологическое оснащение. Широко применяется в машиностроительной, инструментальной, автомобильной промышленности, а также в ремонтных мастерских и производственных цехах для обеспечения быстрой и точной смены оснастки.

Конструктивные особенности

Изделие имеет классическую конструкцию тапербуши с конусом Морзе на внутренней поверхности и фланцем с крепежными отверстиями на наружной части. Точность изготовления конусной поверхности гарантирует минимальное биение (не более 0,01 мм) и надежное позиционирование оснастки. Фланец исполнения B с четырьмя симметрично расположенными отверстиями под болты 7/8” обеспечивает равномерное распределение зажимного усилия. Увеличенная толщина фланца (4,4 мм) и ширина 18 мм обеспечивают повышенную жесткость соединения.

Материалы и производство

Втулка изготовлена из серого чугуна марки СЧ20-СЧ25, что обеспечивает высокие демпфирующие свойства и устойчивость к вибрациям. Материал подвергается термической обработке для снятия внутренних напряжений и последующей механической обработке на высокоточном оборудовании с ЧПУ. Финишная обработка конусной поверхности выполняется шлифованием с соблюдением 6-7 квалитета точности. Поверхность имеет антикоррозионное покрытие для защиты от воздействия производственной среды.

Монтаж и эксплуатация

Установка втулки осуществляется путем запрессовки конусной части на шпиндель станка с соблюдением рекомендуемого момента затяжки болтов 272 Н·м. Для демонтажа используется специальный съемник, который вворачивается в резьбовые отверстия на фланце. Рекомендуется периодическая проверка состояния болтового соединения и очистка конусных поверхностей от загрязнений. Правильный монтаж обеспечивает точность обработки до IT6-IT7 и длительный срок службы соединения.

Преимущества и особенности

Конструкция втулки обеспечивает минимальное биение, что критично для прецизионной обработки. Унифицированные размеры соответствуют международным стандартам на инструментальную оснастку. Чугунное исполнение обеспечивает лучшее демпфирование вибраций по сравнению со стальными аналогами. Фланец исполнения B совместим с большинством современных токарных патронов европейского производства. Вес 16,7 кг обеспечивает устойчивость оснастки при высоких скоростях резания.

Технические характеристики

Втулка обладает наружным диаметром 65 мм при длине 127 мм, что обеспечивает совместимость с широким спектром промышленного оборудования. Рабочий температурный диапазон от -20°C до +120°C позволяет использовать изделие в различных климатических условиях. Конструкция рассчитана на четыре болта размера 7/8”x2”1/4 с моментом затяжки 272 Н·м, что гарантирует надежную фиксацию даже при высоких нагрузках.
