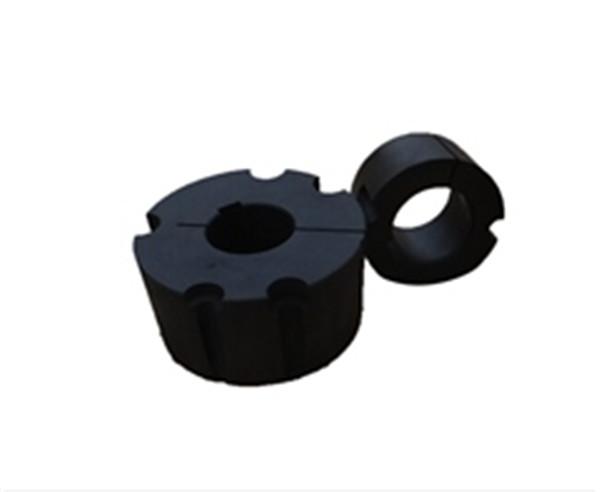

Втулка тапербуш CHIARAVALLI 5050-125 B для фланцевых соединений D2 125 мм конусность 1:50

Втулка тапербуш CHIARAVALLI 5050-125 исполнение B представляет собой высокоточный соединительный элемент конического типа, предназначенный для центровки и фиксации фланцевых соединений промышленного оборудования. Изделие обеспечивает точную соосность валов, равномерное распределение нагрузок и надежную работу в системах с высокими крутящими моментами. Конструкция с конусностью 1:50 гарантирует плотную посадку и простой демонтаж при техническом обслуживании.

Назначение и область применения

Втулка тапербуш 5050-125 предназначена для центрирования и фиксации фланцевых соединений в промышленном оборудовании: редукторах, муфтах, подшипниковых узлах, насосных агрегатах и приводных системах. Применяется в металлургической, горнодобывающей, энергетической и машиностроительной отраслях для обеспечения точной соосности валов и предотвращения перекосов в ответственных соединениях. Обеспечивает надежную работу оборудования в условиях высоких вибрационных и ударных нагрузок.

Конструктивные особенности

Конструкция втулки выполнена с конической посадкой стандартной конусности 1:50, что обеспечивает плотную запрессовку и легкий демонтаж при обслуживании. Изделие оснащено резьбовыми отверстиями для монтажных болтов диаметром 7/8”, что позволяет осуществлять точную регулировку положения и надежную фиксацию. Опорная поверхность обработана с высокой точностью для равномерного распределения нагрузок. Фланец толщиной 7,4 мм обеспечивает необходимую жесткость соединения.

Материалы и производственные стандарты

Втулка изготовлена из высокопрочного чугуна, обеспечивающего оптимальное сочетание прочностных характеристик и устойчивости к вибрационным нагрузкам. Исполнение B соответствует международным стандартам качества и предусматривает специальную обработку рабочих поверхностей для повышения износостойкости и коррозионной стойкости в различных производственных условиях. Геометрические параметры и допуски изготовления соответствуют требованиям ISO 2768-m и DIN для ответственных соединений промышленного оборудования.

Монтаж и техническое обслуживание

Монтаж осуществляется с помощью болтов 7/8”x2”1/4 с рекомендуемым моментом затяжки 272 Н·м. Конструкция предусматривает возможность многократного монтажа и демонтажа без потери точности посадки. Рабочий температурный диапазон от -20°C до +150°C позволяет использовать втулку в различных климатических условиях. Регулярное техническое обслуживание включает контроль момента затяжки и визуальную проверку состояния рабочих поверхностей.

Эксплуатационные преимущества

Высокая точность изготовления обеспечивает идеальную соосность соединенных валов, что значительно снижает вибрации и повышает ресурс оборудования. Прочная чугунная конструкция выдерживает значительные механические нагрузки и устойчива к износу. Универсальность применения позволяет использовать втулку в различных отраслях промышленности. Простота монтажа и демонтажа сокращает время проведения ремонтных работ и технического обслуживания оборудования.
