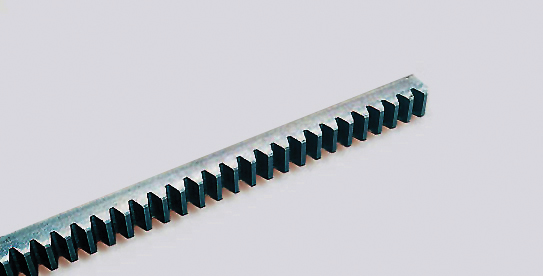

Рейка зубчатая CHIARAVALLI модуль 3 прямозубая 30x30 мм для линейных передач

Рейка зубчатая CHIARAVALLI модуля 3 представляет собой высокоточный компонент для преобразования вращательного движения шестерни в линейное перемещение в промышленных системах. Изготовленная из конструкционной стали с термической обработкой поверхности до твердости 58-62 HRC, рейка обеспечивает точное позиционирование с допуском ±0.05 мм на метр длины и передачу значительных усилий при длительном сроке службы. Прямозубый профиль с модулем 3 и высотой зуба 6.75 мм гарантирует оптимальное зацепление со стандартными шестернями, минимальный люфт и равномерное распределение нагрузки.

Назначение и область применения

Рейка предназначена для использования в промышленном оборудовании, где требуется точное линейное перемещение: станкостроение (токарные, фрезерные и шлифовальные станки), робототехнические комплексы, автоматизированные производственные линии, подъемно-транспортное оборудование, системы позиционирования и конвейерные установки. Обеспечивает синхронное движение нескольких осей и высокую повторяемость позиционирования в диапазоне температур от -20°C до +120°C.

Конструктивные особенности

Рейка имеет прямозубый профиль с модулем 3, соответствующий стандартным параметрам зацепления. Геометрия зубьев оптимизирована для снижения шумности работы и повышения КПД передачи. Сечение 30x30 мм обеспечивает необходимую жесткость и устойчивость к прогибам при длине 3000 мм. Рабочая высота 27 мм позволяет использовать рейку в различных конфигурациях линейных передач.

Материалы и обработка

Изготовлена из высококачественной конструкционной стали с последующей термической обработкой для достижения оптимальных показателей твердости поверхности (58-62 HRC) и вязкости сердцевины. Термообработка обеспечивает повышенную износостойкость рабочих поверхностей зубьев и устойчивость к ударным нагрузкам. Финальная шлифовка зубьев гарантирует высокую точность геометрических параметров и плавность хода.

Монтаж и эксплуатация

Для монтажа требуется предварительная подготовка mounting surface с точностью плоскостности не более 0.1 мм на метр длины. Рекомендуется использование специальных монтажных кронштейнов с шагом 500-600 мм для предотвращения прогибов. Требуется периодическая смазка зубчатого зацепления консистентными смазочными материалами для снижения износа и предотвращения коррозии. Совместима со стандартными шестернями модуля 3 различных производителей.

Преимущества и особенности

Высокая точность позиционирования (±0.05 мм на метр), способность передавать значительные крутящие моменты, длительный срок службы благодаря упрочненной поверхности зубьев, устойчивость к вибрационным и ударным нагрузкам, возможность стыковки нескольких реек для создания протяженных траекторий движения. Оптимальное соотношение цена/качество для промышленного применения.
