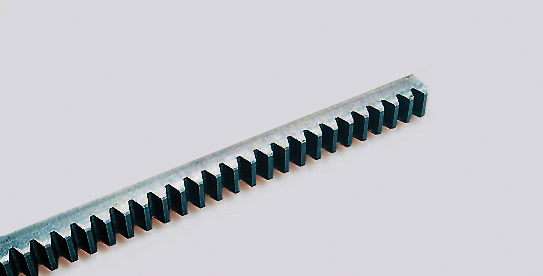

Рейка зубчатая CHIARAVALLI модуль 3 прямозубая 30×30 мм для реечных передач

Рейка зубчатая CHIARAVALLI модуль 3 представляет собой высокоточный компонент реечной передачи, предназначенный для преобразования вращательного движения шестерни в линейное перемещение с минимальным люфтом и высокой повторяемостью позиционирования. Изготовленная в соответствии со стандартом DIN 867 из конструкционной стали с термообработкой поверхности до твердости HRC 45-50, рейка обеспечивает длительный срок службы даже при интенсивных циклических нагрузках в промышленном оборудовании.

Назначение и область применения

Данная зубчатая рейка применяется в различных отраслях промышленности, где требуется точное линейное перемещение с высокой нагрузочной способностью. Основные области использования включают станкостроение (координатные столы ЧПУ, фрезерные и токарные станки, оборудование для плазменной и лазерной резки), робототехнику (линейные манипуляторы, позиционеры, автоматизированные сборочные системы), подъемно-транспортное оборудование (линейные приводы конвейеров, крановые системы, подъемные механизмы), а также автоматизированные производственные линии и прецизионные измерительные системы. Совместимость со стандартными шестернями модуля 3 обеспечивает простую интеграцию в существующие механические системы.

Конструктивные особенности

Рейка имеет прямоугольное сечение 30×30 мм с высотой зуба 27 мм, что обеспечивает оптимальное соотношение прочности и жесткости при минимальном весе. Прямозубая конструкция обеспечивает равномерное распределение нагрузки по всей длине зацепления и стабильность характеристик передачи. Зубчатый профиль выполнен с высокой точностью обработки, соответствующей промышленному классу, что гарантирует плавное зацепление с шестерней, минимальный уровень шума и вибраций при работе. Длина 2000 мм позволяет создавать протяженные линейные перемещения без необходимости стыковки отдельных секций.

Материалы и обработка

Изготовлена из высококачественной конструкционной углеродистой стали, прошедшей термическую обработку для достижения оптимального сочетания твердости рабочей поверхности и вязкости сердцевины. Твердость поверхности зубьев HRC 45-50 обеспечивает высокую износостойкость и сопротивление ударным нагрузкам. Стандартное исполнение имеет антикоррозионное защитное покрытие для предотвращения окисления при хранении и эксплуатации в условиях промышленной среды. По специальному заказу возможно нанесение дополнительных защитных покрытий для работы в агрессивных средах.

Монтаж и эксплуатация

Для установки рейки требуется точное выравнивание по всей длине монтажной поверхности с использованием precision уровней и измерительного оборудования. Крепление осуществляется через монтажные отверстия, которые необходимо выполнить в соответствии с конкретными требованиями применения. Рекомендуется использование направляющих систем и опорных поверхностей для обеспечения параллельности оси рейки и шестерни. В процессе эксплуатации требуется регулярная смазка зубчатого зацепления специализированными пластичными смазочными материалами для снижения износа, предотвращения заедания и обеспечения бесшумной работы. Совместима со стандартными шестернями модуля 3 различных производителей.

Технические преимущества

Высокая точность изготовления зубчатого профиля обеспечивает минимальный мертвый ход и точное позиционирование с повторяемостью до ±0,05 мм. Равномерная структура материала по всей длине гарантирует стабильность механических характеристик в различных точках рейки. Оптимальное соотношение массы и прочности позволяет создавать производительные системы без избыточной инерционной нагрузки. Длительный ресурс работы (более 10 000 часов при нормальных условиях эксплуатации) даже при интенсивных циклических нагрузках делает данную рейку экономически эффективным решением для промышленного применения. Рабочий температурный диапазон от -20°C до +120°C позволяет использовать рейку в большинстве промышленных environments.
