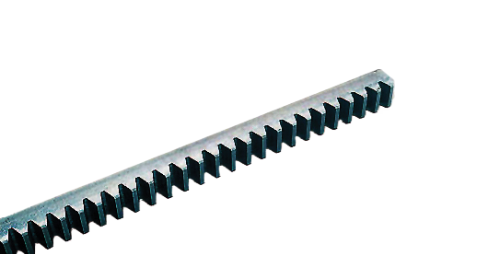

Рейка зубчатая CHIARAVALLI модуль 3 ширина 30 мм высота 30 мм DIN 867 без отверстий

Зубчатая рейка CHIARAVALLI модуль 3 представляет собой высокоточный компонент для преобразования вращательного движения в линейное перемещение в промышленных системах позиционирования. Изготовленная в соответствии со стандартом DIN 867, рейка обеспечивает минимальный люфт и высокую повторяемость позиционирования благодаря эвольвентному профилю зубьев и термически обработанной поверхности с твердостью 45-50 HRC.

Назначение и область применения

Данная зубчатая рейка предназначена для использования в высокоточных системах линейного перемещения промышленного оборудования. Основная сфера применения включает станки с ЧПУ (фрезерные, гравировальные, плазменной резки), координатные столы, роботизированные манипуляторы и автоматизированные складские системы. Рейка обеспечивает преобразование вращательного движения шестерни в точное линейное перемещение рабочих органов оборудования с минимальными потерями на трение и высокой износостойкостью.

Конструктивные особенности и материалы

Рейка изготовлена из высококачественной конструкционной углеродистой стали, прошедшей термическую обработку (закалку и отпуск) для достижения оптимального сочетания прочности и вязкости материала. Твердость рабочей поверхности зубьев составляет 45-50 HRC, что обеспечивает высокую контактную выносливость и устойчивость к абразивному износу. Профиль зубьев соответствует эвольвентному зацеплению, что минимизирует трение и потери на передачу усилия. Геометрия зубьев строго выдержана по модулю 3 согласно стандарту DIN 867.

Монтаж и эксплуатационные особенности

Для монтажа рейки длиной 1000 мм требуется предварительная подготовка монтажной поверхности: она должна быть ровной, чистой и обладать достаточной жесткостью для предотвращения прогибов. Крепление осуществляется через монтажные отверстия, которые необходимо нанести согласно чертежу сборки узла. Исполнение без предварительно нанесенных отверстий предоставляет инженерам-конструкторам гибкость в проектировании узла крепления под конкретные задачи. Для обеспечения кинематической точности всей системы при стыковке нескольких реек требуется тщательная юстировка и выравнивание по высоте и углу поворота.

Эксплуатационные рекомендации

Рекомендуется использование смазочных материалов, соответствующих условиям эксплуатации (скорости, нагрузке, температуре) для снижения износа и шума. Для создания полнофункциональной передачи необходимо совместное использование со стандартной шестерней модуль 3, подшипниковыми узлами и системой смазки. При необходимости создания большей рабочей длины возможна стыковка нескольких реек с обязательной точной подгонкой торцов. Регулярное техническое обслуживание включает проверку состояния зубьев, контроль смазки и проверку крепежных элементов.

Качество и стандартизация

Продукция CHIARAVALLI соответствует международным стандартам точности и характеризуется стабильными геометрическими параметрами. Контроль качества на всех этапах производства обеспечивает соблюдение заданных допусков и параметров шероховатости поверхности. Рейка поставляется без монтажных отверстий, что позволяет адаптировать ее под конкретные требования оборудования и обеспечивает универсальность применения в различных отраслях промышленного машиностроения.
