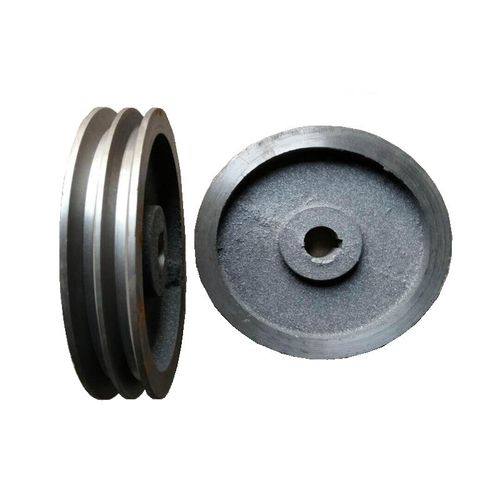

Шкив клиновой SPC 200x18 мм 3-канавочный чугунный под расточку

Клиновой шкив SPC 200 мм представляет собой трехканавочное приводное устройство для передачи крутящего момента в промышленных ременных передачах. Изготовленный из высокопрочного чугуна, шкив предназначен для установки на валы оборудования через технологию расточки посадочного отверстия под требуемый диаметр, что обеспечивает точную посадку и надежную работу в тяжелых эксплуатационных условиях.

Назначение и область применения

Шкив клинового типа SPC 200 мм находит применение в различных отраслях промышленности для передачи механической энергии между параллельными валами. Используется в приводных системах промышленного оборудования: станках металлообрабатывающей группы, конвейерных линиях, вентиляционных установках, насосных агрегатах, компрессорном оборудовании и других технологических машинах. Конструкция с тремя канавками обеспечивает повышенную нагрузочную способность и надежное сцепление с ремнями профиля SPC, позволяя передавать значительные крутящие моменты при высоких скоростях вращения.

Конструктивные особенности

Шкив имеет классическую конструкцию с тремя рабочими канавками профиля SPC, геометрически рассчитанными для обеспечения максимального контакта с ремнем и оптимального распределения нагрузки. Угол канавки 34-38 градусов соответствует международным стандартам ISO 4183 и DIN 2211. Изделие поставляется с необработанным посадочным отверстием номинальным диаметром 18 мм, что позволяет выполнить чистовую расточку под конкретный размер вала с соблюдением требуемых допусков и посадок (H7, k6 или другие в зависимости от применения). Конструкция включает усиленный обод толщиной 4,8 мм и ступицу диаметром 65 мм для обеспечения жесткости и балансировки.

Материалы и производство

Шкив изготовлен из серого чугуна марки СЧ20 по ГОСТ 1412-85, что обеспечивает высокую прочность, износостойкость и способность гасить вибрации в процессе работы. Технология литья в песчаные формы гарантирует точное соответствие геометрическим параметрам и отсутствие внутренних напряжений в материале. Поверхность канавок подвергается механической обработке для обеспечения минимального трения и равномерного износа ремней в процессе эксплуатации. Чугунная конструкция обеспечивает оптимальный баланс между прочностью и массой, снижая инерционные нагрузки на подшипниковые узлы приводного вала.

Монтаж и эксплуатация

Для установки шкива требуется расточка посадочного отверстия до необходимого диаметра с соблюдением требуемых допусков и шероховатости поверхности. Монтаж осуществляется с помощью прессового соединения (натяжная посадка) или ключевой посадки в зависимости от требований конкретного применения. Рекомендуется периодическая проверка состояния рабочих канавок, равномерности натяжения ремней и балансировки для обеспечения длительного срока службы передачи. При правильном монтаже и обслуживании шкив обеспечивает стабильную работу в диапазоне скоростей до 3000 об/мин при температуре окружающей среды от -30°C до +80°C.

Технические преимущества

Точная геометрия канавок гарантирует равномерное распределение нагрузки по всем трем ремням, предотвращая проскальзывание и увеличивая КПД передачи. Универсальность применения под расточку делает шкив адаптируемым для различных типов промышленного оборудования без необходимости подбора стандартных размеров. Чугунный материал обеспечивает высокую стойкость к износу и коррозии в условиях промышленной среды. Конструкция шкива оптимизирована для работы с ремнями профиля SPC, обеспечивая высокую мощность передачи при компактных габаритах.
