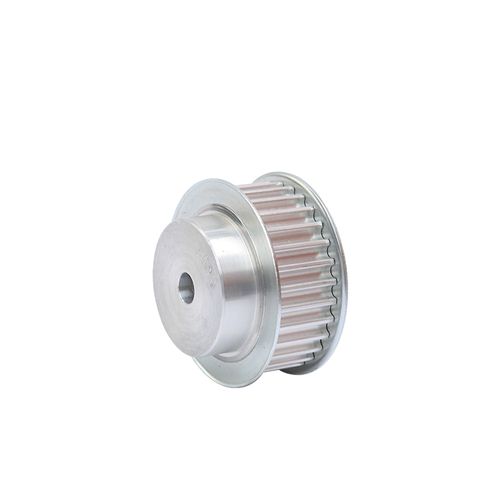

Зубчатый шкив T5 с 22 зубьями представляет собой прецизионный компонент приводных систем, предназначенный для синхронной передачи крутящего момента в промышленном оборудовании. Изготовленный из алюминиевого сплава, шкив обеспечивает оптимальное сочетание прочности и минимального веса, что снижает инерционную нагрузку на приводные механизмы. Метрический профиль T5 гарантирует точное позиционирование и исключает проскальзывание, делая его идеальным решением для высокоточных применений.

Назначение и область применения

Шкив зубчатый T5 22 зуба применяется в качестве ведущего или ведомого элемента в зубчато-ременных передачах различного промышленного оборудования. Основная функция заключается в преобразовании вращательного движения вала двигателя в синхронное движение исполнительных механизмов с сохранением точного передаточного отношения. Используется в станках с числовым программным управлением (ЧПУ), системах линейного перемещения, конвейерных линиях, роботизированных комплексах, полиграфическом и упаковочном оборудовании, а также в прецизионных измерительных приборах.

Конструктивные особенности

Шкив обладает классической конструкцией с центральным посадочным отверстием 12 мм и ступицей, обеспечивающей надежную фиксацию на валу. Зубья профиля T5 имеют метрические размеры и трапецеидальную форму с углом профиля 40°, что обеспечивает оптимальное зацепление с ремнем и равномерное распределение нагрузки. Для снижения момента инерции выполнены облегчающие отверстия в диске. Точность изготовления зубьев соответствует стандартному классу, что обеспечивает минимальный люфт и вибрацию при скоростях вращения до 40 м/с.

Материалы и покрытия

Основной материал изготовления — алюминиевый сплав, обеспечивающий коррозионную стойкость, малый вес и эффективный теплоотвод. Рабочие поверхности зубьев могут подвергаться анодированию или твердому анодно-оксидному покрытию для повышения износостойкости. Такая обработка увеличивает твердость поверхности и сопротивление абразивному износу, продлевая ресурс как самого шкива, так и сопряженного с ним ремня. Посадочное отверстие и шпоночный паз обработаны с высокой точностью для обеспечения соосности и отсутствия биения.

Технические преимущества

Использование алюминиевого зубчатого шкива T5 обеспечивает несколько ключевых преимуществ. Высокая точность позиционирования исключает проскальзывание и люфт, что критически важно для систем автоматизации. Малый вес снижает инерционность системы, позволяя использовать менее мощные двигатели и достигать более высоких динамических характеристик. Коррозионная стойкость алюминия делает шкив применимым в различных условиях эксплуатации. Низкий уровень шума и вибрации при работе способствует созданию комфортных условий труда и повышает общую надежность оборудования.

Монтаж и эксплуатация

Монтаж шкива осуществляется на гладкий или шпоночный вал диаметром 12 мм с соблюдением рекомендуемого натяжения ремня. Правильная установка включает проверку соосности валов, центровку шкивов и применение натяжных устройств для обеспечения оптимального контакта ремня с зубьями. Эксплуатация требует периодического контроля состояния зубьев на предмет износа и проверки натяжения ремня. Совместим со стандартными зубчатыми ремнями профиля T5. Правильный подбор и установка гарантируют длительный срок службы и надежную работу всей приводной системы.

Габаритные параметры

Шкив имеет номинальный диаметр 35.01 мм и внешний диаметр 33.41 мм при ширине обода 10 мм. Стандартное посадочное отверстие 12 мм с шпоночным соединением обеспечивает надежную фиксацию на валу. Компактные размеры и малый вес делают его идеальным для применения в ограниченном пространстве. Конструкция оптимизирована для работы в широком диапазоне скоростей и нагрузок, характерных для современного промышленного оборудования.
