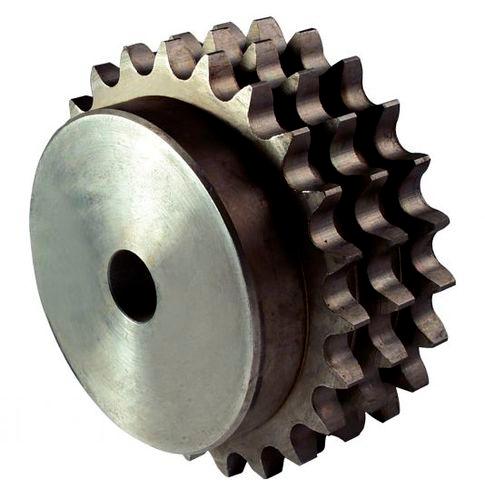

Звездочка приводная трехрядная 16B-3 Z=57 под расточку шаг 25,4 мм
Основные характеристики
Описание товара
Трехрядная чугунная звездочка со ступицей 16B-3 Z=57 предназначена для передачи крутящего момента в цепных приводах промышленного оборудования. Изделие соответствует международному стандарту ANSI/ASME B29.1 и рассчитано на работу с роликовыми цепями типа 16B с шагом 25,4 мм. Звездочка изготовлена из высокопрочного чугуна GG20, что обеспечивает высокую износостойкость и длительный срок службы в условиях интенсивных нагрузок.
Назначение и область применения
Звездочка применяется в качестве ведущего или ведомого элемента в цепных передачах различного промышленного оборудования. Используется в конвейерных системах, подъемно-транспортных механизмах, приводах промышленных машин, сельскохозяйственной технике и других областях, где требуется надежная передача крутящего момента. Трехрядная конструкция позволяет распределять нагрузку между несколькими цепями, увеличивая грузоподъемность и надежность передачи.
Конструктивные особенности
Звездочка имеет монолитную конструкцию с интегрированной ступицей, что обеспечивает высокую жесткость и соосность элементов. Профиль зубьев оптимизирован для плавного зацепления с роликовой цепью и минимального шума при работе. Ступица выполнена под последующую расточку под конкретный диаметр вала, что позволяет точно адаптировать звездочку к параметрам привода. Толщина зуба составляет 47,7 мм для каждого ряда, что обеспечивает необходимую прочность при работе с цепями повышенной нагрузки.
Материалы и производство
Изделие изготовлено из чугуна марки GG20 согласно стандарту UNI 5007, который характеризуется высокой прочностью на растяжение (200 МПа) и хорошими антифрикционными свойствами. Материал обладает высокой устойчивостью к износу и способностью демпфировать вибрации, что особенно важно в цепных передачах. Технология литья обеспечивает точное соответствие геометрическим параметрам и отсутствие внутренних дефектов материала.
Монтаж и эксплуатация
Монтаж звездочки осуществляется путем расточки ступицы под требуемый диаметр вала с последующей установкой шпонки или стопорного устройства. Рекомендуется использовать совместно с роликовыми цепями 16B-3 с расстоянием между пластинами 17,02 мм. Для обеспечения оптимальной работы необходимо соблюдать соосность валов и правильное натяжение цепи. Регулярное техническое обслуживание включает смазку цепи и контроль состояния зубьев.
Технические преимущества
Трехрядная конструкция обеспечивает равномерное распределение нагрузки и повышенную надежность передачи. Чугунный материал обладает естественной смазываемостью и устойчивостью к заеданию. Точное соответствие стандартным размерам гарантирует совместимость с цепями ведущих производителей. Оптимизированный профиль зубьев снижает шум и вибрации при работе, увеличивая срок службы как звездочки, так и цепи.
Технические характеристики
Основные характеристики
Материалы
Геометрические параметры
Габариты
Геометрические параметры
Параметры цепи
Физические параметры
Основные характеристики
Геометрические параметры
Габаритные размеры
Конструктивные особенности
Важная информация
Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
