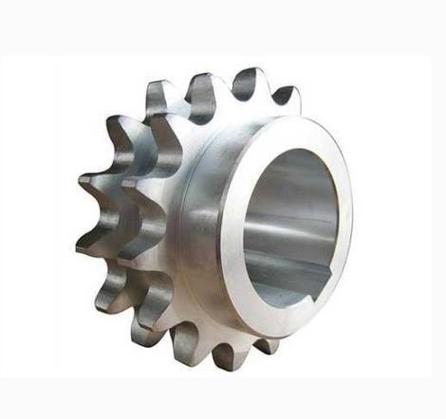

Звездочка приводная B-1 однорядная Z=25 шаг 25.4 мм под втулку taperbush 3020 для цепей ANSI B-1

Звездочка приводная однорядная серии B-1 с 25 зубьями представляет собой высокоточный компонент цепных передач промышленного оборудования, предназначенный для эффективной передачи крутящего момента. Изделие спроектировано для работы с роликовыми цепями типа B-1 согласно стандарту ANSI/ASA B29.1 с шагом 25,4 мм и диаметром ролика 15,88 мм. Конструкция предусматривает крепление через стандартную втулку taperbush 3020, что обеспечивает универсальность монтажа на валы различных диаметров без необходимости использования дополнительных крепежных элементов.

Назначение и область применения

Звездочка применяется в цепных передачах промышленного оборудования различного назначения: конвейерных системах, транспортерах, подъемных механизмах, приводах станков и сельскохозяйственной техники. Однорядное исполнение обеспечивает надежную передачу мощности в условиях средних нагрузок и умеренных скоростей. Совместимость с втулками taperbush позволяет унифицировать монтажную оснастку и сократить номенклатуру запасных частей на предприятии.

Конструктивные особенности

Звездочка имеет монолитную конструкцию со ступицей, оптимизированной для установки втулки taperbush 3020. Толщина зуба 16,2 мм обеспечивает высокую износостойкость и долговечность работы. Профиль зубьев соответствует международному стандарту ANSI/ASA B29.1 для цепей типа B-1. Радиус закругления 0,8 мм в основании зубьев снижает концентрацию напряжений и повышает усталостную прочность конструкции. Увеличенный диаметр ступицы 176 мм обеспечивает повышенную жесткость и устойчивость к деформациям под нагрузкой.

Материалы и технология производства

Изготовлена из конструкционной стали C45 (UNI 7845) с применением процесса нормализации для обеспечения однородной микроструктуры материала. Термическая обработка зубчатого венца обеспечивает твердость поверхности зубьев 40-45 HRC, что гарантирует высокую износостойкость при работе с роликовыми цепями. Точность изготовления соответствует классу h14 по толщине зуба, что обеспечивает плавность хода и минимальный шум при работе.

Монтаж и эксплуатационные особенности

Для установки звездочки требуется втулка taperbush 3020, которая обеспечивает надежное соединение с валом без зазоров и биения. Монтаж осуществляется с помощью стяжных болтов втулки, что исключает необходимость прессовой посадки или использования шпонок. Рекомендуется периодическая проверка натяжения цепи, контроль состояния зубьев и регулярная смазка подшипниковых узлов. Правильная центровка валов и соблюдение рекомендаций по натяжению цепи обеспечивают максимальный ресурс работы.

Технические преимущества

Высокая точность делительного диаметра (202,66 мм) обеспечивает равномерное распределение нагрузки по зубьям и плавность хода цепи. Оптимальное соотношение геометрических параметров гарантирует минимальный шум при работе и повышенный ресурс службы. Стандартизированное крепление через втулку taperbush упрощает обслуживание и замену компонентов. Усиленная конструкция ступицы обеспечивает устойчивость к знакопеременным нагрузкам и вибрациям.
