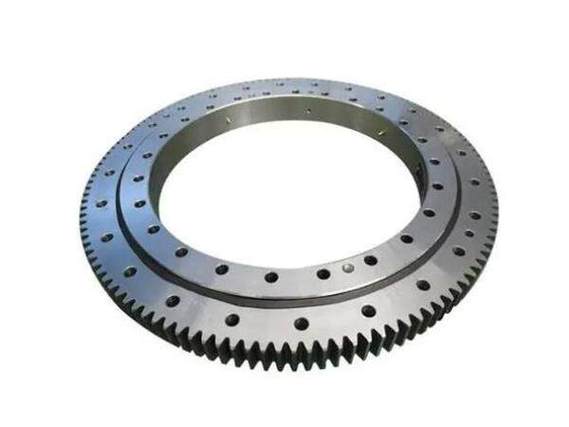

Опорно-поворотное устройство VKE 132.45.2800 внешнее зацепление Z153 m20 3400 кг

Опорно-поворотное устройство серии VKE 132.45.2800 представляет собой высоконагруженный поворотный механизм с внешним зацеплением, предназначенный для тяжелого промышленного оборудования. Устройство обеспечивает точное вращение с равномерным распределением нагрузок, что делает его идеальным решением для крановых установок, экскаваторов, буровых платформ и другого оборудования, требующего надежного поворотного узла.

Назначение и область применения

Данное опорно-поворотное устройство предназначено для создания вращательного движения в тяжелом промышленном оборудовании. Основные области применения включают строительную технику (башенные и мостовые краны), горнодобывающее оборудование (экскаваторы, буровые установки), металлургическое производство (поворотные платформы), энергетическое оборудование (поворотные механизмы ветрогенераторов) и специальное машиностроение. Устройство рассчитано на работу в условиях высоких статических и динамических нагрузок.

Конструктивные особенности

Конструкция устройства включает массивное основание с монтажными отверстиями, зубчатый венец с внешним зацеплением и систему шариковых или роликовых подшипников. Внешнее зацепление обеспечивает повышенную нагрузочную способность и устойчивость к ударным нагрузкам. Зубчатый венец имеет модуль m=20 мм и 153 зуба, что гарантирует плавность хода и высокую точность позиционирования. Устройство оснащено системой защитных уплотнений, предотвращающих попадание загрязнений в зону зацепления.

Материалы и покрытия

Основные несущие элементы изготовлены из высокопрочной конструкционной стали с термической обработкой. Зубчатый венец выполнен из легированной стали с поверхностной закалкой до твердости 55-60 HRC, что обеспечивает высокую износостойкость и долговечность работы. Поверхности подвергаются антикоррозионной обработке, а монтажные отверстия защищены от коррозии. Подшипниковые узлы выполнены из высококачественных подшипниковых сталей.

Технические характеристики

Устройство обладает исключительными нагрузочными характеристиками: нормальная тангенциальная нагрузка на зубья составляет 40,2 кН, а при закалке увеличивается до 55,6 кН. Модуль зацепления 20 мм обеспечивает высокую передаваемую мощность. Масса устройства составляет 3400 кг, что свидетельствует о его массивности и способности воспринимать значительные нагрузки. Диаметр вершин зубьев (Da) равен 3116 мм, что определяет габариты всего механизма.

Монтаж и эксплуатация

Монтаж осуществляется через 72 отверстия диаметром 33 мм, расположенных по окружности D1=2955 мм. Расположение отверстий обеспечивает равномерное распределение монтажных усилий. Структурные размеры включают 8 дополнительных монтажных точек (n1) для усиленного крепления. Устройство не требует специального обслуживания в процессе эксплуатации, за исключением периодической проверки состояния зубчатого зацепления и подшипниковых узлов.
