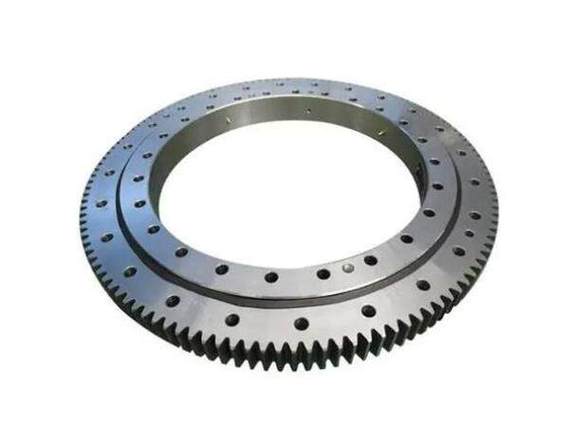

Опорно-поворотное устройство VKE 131.50.4000 внешнее зацепление Z197 m22 модуль 180мм
Основные характеристики
Описание товара
Опорно-поворотное устройство серии VKE 131.50.4000 представляет собой высоконагруженный поворотный механизм с внешним зацеплением, предназначенный для тяжелого промышленного оборудования. Устройство обеспечивает точное и плавное вращение с равномерным распределением нагрузок, что делает его идеальным решением для крановых установок, экскаваторов, буровых платформ и другого оборудования, требующего надежного поворотного узла.
Назначение и область применения
Устройство предназначено для создания вращательного движения в тяжелом промышленном оборудовании. Основные области применения включают поворотные платформы башенных и мостовых кранов, роторные экскаваторы, горнодобывающее оборудование, буровые установки и специальное технологическое оборудование. Внешнее зацепление обеспечивает высокую нагрузочную способность и стабильность работы в условиях значительных радиальных и осевых нагрузок.
Конструктивные особенности
Конструкция устройства включает массивное основание с точными монтажными отверстиями и зубчатый венец с внешним зацеплением. Зубчатая передача имеет модуль 22 мм и ширину венца 180 мм, что обеспечивает высокую нагрузочную способность. Устройство оснащено системой крепления с 80 монтажными отверстиями диаметром 45 мм, что позволяет обеспечить надежную фиксацию на несущей конструкции. Специальная геометрия зубьев и точность изготовления обеспечивают плавность хода и минимальный люфт.
Материалы и обработка
Основные элементы устройства изготавливаются из высокопрочных сталей с последующей термической обработкой. Зубчатый венец подвергается закалке до твердости T 104H, что обеспечивает повышенную износостойкость и долговечность работы. Рабочие поверхности проходят механическую обработку с высокой точностью, что гарантирует минимальные отклонения геометрии и оптимальное зацепление зубьев.
Эксплуатационные характеристики
Устройство рассчитано на длительную эксплуатацию в тяжелых условиях при значительных нагрузках. Тангенциальная нагрузка на зубья составляет 49,8 кН в нормальном режиме и 68,9 кН при закалке, что позволяет работать с большими крутящими моментами. Герметичная конструкция обеспечивает защиту от попадания загрязнений и сохраняет смазочные материалы в течение длительного времени.
Монтаж и обслуживание
Монтаж устройства осуществляется на подготовленную плоскую поверхность с использованием предусмотренных крепежных отверстий. Рекомендуется использовать высокопрочные болты класса прочности не ниже 8.8. Обслуживание включает регулярную проверку состояния зубчатого зацепления, контроль момента затяжки крепежа и периодическую замену смазочных материалов в соответствии с регламентом производителя оборудования.
Технические характеристики
Основные характеристики
Технические характеристики
Габаритные размеры
Монтажные параметры
Физические параметры
Параметры зацепления
Важная информация
Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
