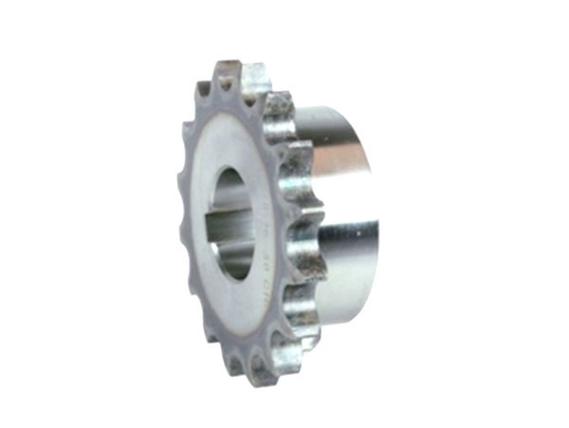

Звездочка приводная CHIARAVALLI 12B-1 14 зубьев однорядная каленая под расточку

Звездочка приводная CHIARAVALLI 12B-1 с 14 зубьями представляет собой высокоточный компонент цепных передач для промышленного оборудования. Изготовленная из стали C45 с термически обработанными зубьями твердостью 45-53 HRC, она обеспечивает исключительную износостойкость и надежность в тяжелых условиях эксплуатации. Конструкция со ступицей под расточку позволяет точно адаптировать посадочное отверстие под конкретный диаметр вала, гарантируя идеальную соосность и минимальное биение.

Назначение и область применения

Данная приводная звездочка предназначена для преобразования вращательного движения в линейное перемещение цепей стандарта 12B в различных отраслях промышленности. Она находит применение в конвейерных системах, подъемно-транспортном оборудовании, машиностроительных комплексах, сельскохозяйственной технике и упаковочных машинах. Однорядное исполнение с 14 зубьями обеспечивает оптимальное передаточное отношение при сохранении компактных габаритов.

Конструктивные особенности

Звездочка имеет монолитную конструкцию со ступицей, что увеличивает площадь контакта с валом и равномерно распределяет нагрузку. Специальная геометрия зуба соответствует международному стандарту цепи 12B с шагом 19,05 мм, что минимизирует шум и вибрации в процессе работы. Диаметр делительной окружности составляет 85,61 мм, а диаметр окружности выступов - 93,8 мм. Исполнение под расточку обеспечивает точную посадку на вал оборудования.

Материалы и технология производства

Изготовлена из высококачественной конструкционной стали C 45 согласно стандарту UNI 7845, что обеспечивает высокие прочностные характеристики и устойчивость к динамическим нагрузкам. Зубья подвергнуты термической обработке - закалке до твердости 45-53 HRC по шкале Роквелла. Такая обработка значительно повышает износостойкость и сопротивляемость ударным нагрузкам, позволяя эксплуатировать звездочку в условиях повышенных механических нагрузок и абразивного износа.

Эксплуатационные преимущества

Основными преимуществами данной звездочки являются повышенный срок службы благодаря каленому зубу, высокая точность изготовления, обеспечивающая плавность хода цепи, и универсальность применения. Термически обработанные зубья сохраняют свою геометрию даже при интенсивных нагрузках, что предотвращает преждевременный износ цепи. Исполнение под расточку особенно ценно при ремонте и модернизации существующего оборудования, позволяя точно подогнать посадочное отверстие под конкретный диаметр вала.

Монтаж и техническое обслуживание

Для установки звездочки требуется расточка посадочного отверстия диаметром 14 мм до необходимого размера с соблюдением требуемых допусков и посадок. Рекомендуется использование шпоночного соединения для передачи крутящего момента. Регулярное техническое обслуживание включает визуальную проверку состояния зубьев на предмет износа, контроль правильного натяжения цепи и своевременную смазку сопрягаемых поверхностей. Правильный монтаж и обслуживание обеспечивают длительный срок службы как звездочки, так и всей цепной передачи.
