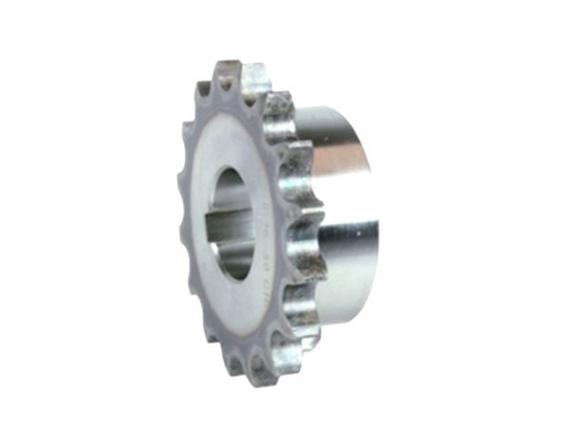

Звездочка приводная CHIARAVALLI 10B-1 30 зубьев каленый зуб шаг 15.875 мм под расточку

Звездочка приводная однорядная CHIARAVALLI серии 10B-1 представляет собой высококачественный компонент цепной передачи для промышленного оборудования. Изделие с 30 зубьями и шагом 15.875 мм предназначено для работы с роликовыми цепями типа 10B. Ключевой особенностью является термически обработанный зубчатый венец с твердостью 45-53 HRC, что обеспечивает повышенную износостойкость и длительный срок службы в условиях интенсивных механических нагрузок. Исполнение под расточку позволяет точно адаптировать посадочное отверстие под конкретный диаметр вала.

Назначение и область применения

Приводная звездочка предназначена для преобразования вращательного движения в линейное посредством цепной передачи в различных отраслях промышленности. Основные области применения включают конвейерные системы, транспортеры, подъемно-транспортное оборудование, сельскохозяйственную и строительную технику, деревообрабатывающие и металлообрабатывающие станки. Каленые зубья обеспечивают надежную работу в условиях повышенных ударных нагрузок и абразивного износа, что делает звездочку оптимальным выбором для тяжелых условий эксплуатации.

Конструктивные особенности

Звездочка имеет монолитную конструкцию со ступицей, обеспечивающей повышенную жесткость и устойчивость к деформациям под нагрузкой. Профиль зубьев оптимизирован для плавного зацепления с цепью и минимального шума при работе. Исполнение под расточку предусматривает наличие отверстия диаметром 20 мм, которое может быть обработано под конкретные размеры вала с соблюдением требуемых полей допусков. Такое решение обеспечивает плотную посадку без люфтов и точную центровку на валу.

Материалы и технология производства

Изделие изготовлено из качественной углеродистой стали C45 (UNI 7845), характеризующейся высокой прочностью и износостойкостью. Технологический процесс включает термическую обработку рабочих поверхностей зубьев методом закалки с последующим отпуском. Это обеспечивает достижение оптимальной твердости 45-53 HRC на рабочих поверхностях при сохранении необходимой вязкости сердцевины материала. Производство соответствует международным стандартам качества, гарантируя точность геометрических параметров и высокое качество поверхности.

Монтаж и техническое обслуживание

Установка звездочки требует расточки посадочного отверстия под конкретный диаметр вала с соблюдением допусков H7 или аналогичных. Рекомендуется использование шпоночного соединения для надежной передачи крутящего момента. При монтаже необходимо обеспечить соосность валов в пределах 0,1 мм на 100 мм длины, правильное натяжение цепи и параллельность оси вала и цепи. Эксплуатационное обслуживание включает регулярную проверку состояния зубьев на предмет износа, контроль натяжения цепи и своевременную смазку цепи качественными смазочными материалами.

Технические преимущества

Основными преимуществами данной приводной звездочки являются повышенный ресурс работы благодаря каленым зубьям, точное соответствие международным стандартам ISO 606, универсальность применения для различных типов промышленного оборудования, возможность точной адаптации под конкретные параметры вала, совместимость со стандартными роликовыми цепями типа 10B, устойчивость к абразивному износу и ударным нагрузкам, а также оптимальное соотношение прочности и веса конструкции.

Геометрические параметры

Звездочка имеет диаметр делительной окружности 151,87 мм и диаметр окружности выступов 158,7 мм, что обеспечивает правильное зацепление с цепью шагом 15,875 мм. Толщина зуба составляет 9,1 мм, что гарантирует достаточную прочность при передаче нагрузок. Высота звездочки 35 мм и диаметр ступицы 90 мм обеспечивают необходимую жесткость конструкции. Общий вес изделия 2,41 кг делает его удобным для монтажа при сохранении необходимой прочности.
