Приводные блоки

Специализированные устройства, которые устанавливаются в токарные станки для передачи вращательного движения от шпинделя к заготовке. От правильного выбора приводного блока зависит точность обработки, производительность и безопасность технологического процесса.

Основные типы приводных блоков

В зависимости от направления прилагаемого усилия и конструкции, приводные блоки разделяются на несколько категорий, каждая из которых имеет свои особенности применения.

Осевые приводные блоки

Передают усилие вдоль оси вращения заготовки. Идеально подходят для обработки длинных деталей, где требуется равномерное распределение нагрузки по всей длине. Отличаются высокой жесткостью и минимальным биением.

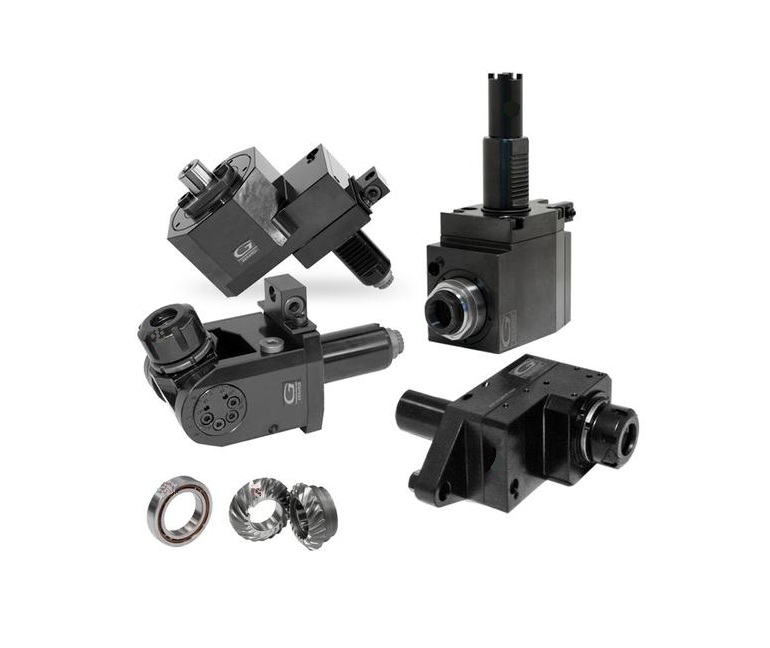

Радиальные приводные блоки

Создают усилие в радиальном направлении, обеспечивая надежную фиксацию заготовки по наружной поверхности. Особенно эффективны при работе с деталями сложной геометрии и при черновой обработке с большими съемами материала.

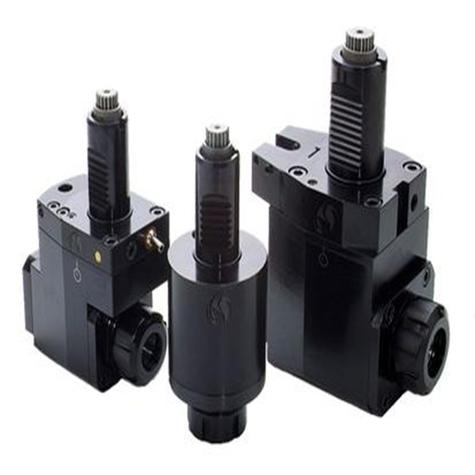

Угловые приводные блоки

Комбинированные устройства, передающие усилие под определенным углом к оси заготовки. Позволяют обрабатывать сложные поверхности и выполнять операции, недоступные для стандартных приводных систем.

Ключевые технические параметры

При выборе приводного блока необходимо учитывать несколько важных характеристик, которые определяют его совместимость с оборудованием и обрабатываемыми деталями.

Типоразмер хвостовика

Определяет способ крепления блока в шпинделе станка. Стандартные размеры соответствуют общепринятым нормам и обеспечивают взаимозаменяемость оборудования.

Геометрические параметры

Основные размеры включают высоту (h), ширину (S), диаметр (C) и другие параметры, которые влияют на жесткость конструкции и максимальный размер обрабатываемой заготовки.

Стандарты и посадки

Большинство приводных блоков изготавливается согласно стандарту DIN 5480, что гарантирует их совместимость с промышленным оборудованием европейского и отечественного производства.

Критерии выбора приводного блока

Правильный подбор оборудования требует комплексного подхода и учета множества факторов, влияющих на эффективность технологического процесса.

Соответствие станку

Убедитесь, что типоразмер хвостовика и посадочные размеры блока соответствуют параметрам вашего токарного оборудования. Несоответствие может привести к преждевременному износу и снижению точности обработки.

Характеристики обрабатываемых деталей

Учитывайте:

• Максимальный диаметр и длину заготовки
• Материал детали и режимы резания
• Требуемую точность обработки
• Серийность производства

Области применения и преимущества

Современные приводные блоки нашли широкое применение в различных отраслях промышленности, где требуется высокая точность обработки металлических деталей.

Основные сферы использования

• Машиностроение и автомобилестроение
• Авиационная и космическая промышленность
• Производство энергетического оборудования
• Изготовление прецизионных инструментов и оснастки

Преимущества качественных приводных блоков

• Повышение производительности на 15-25% за счет надежной фиксации
• Снижение брака благодаря точному позиционированию
• Увеличение стойкости режущего инструмента
• Сокращение времени на переналадку оборудования

Стандарты и производители

Качественные приводные блоки производятся в соответствии с международными стандартами, что гарантирует их надежность и долговечность.

Основные стандарты

• DIN 5480 - немецкий стандарт на шлицевые соединения
• GOST - отечественные стандарты
• ISO - международные стандарты качества

Рекомендуемые производители

В нашем каталоге представлена продукция ведущих европейских и отечественных производителей, зарекомендовавших себя на рынке промышленного оборудования.

Мнение эксперта: За 15 лет работы с токарным оборудованием я убедился, что правильный выбор приводного блока - это 30% успеха в достижении высокой точности обработки. Особенно важно учитывать динамические нагрузки при современной высокоскоростной обработке. Например, для сталей с твердостью выше 45 HRC рекомендую выбирать блоки с запасом по крутящему моменту не менее 25%. Статистика нашего предприятия показывает, что грамотный подбор оснастки снижает количество бракованных деталей на 18% и увеличивает производительность на 22%.

— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет

Глоссарий терминов

Типоразмер хвостовика

Стандартизированный размер части блока, которая крепится в шпинделе станка

P DIN 5480

Шаг шлицевого соединения по немецкому стандарту

Размер посадки

Геометрический параметр, определяющий способ соединения блока с другими элементами оснастки

Биение

Отклонение от идеальной траектории вращения, влияющее на точность обработки
