Предохранительные клапаны

Предназначены для автоматической защиты трубопроводных систем и оборудования от опасного превышения давления. Обеспечивают безопасность технологических процессов в различных отраслях промышленности, сбрасывая избыточную среду при достижении критических значений.

Клапаны предохранительные фланцевые

Клапаны предохранительные муфтовые

Не можете найти то, что вам нужно?

Оставьте заявку и опишите, какое оборудование вам необходимо в категории "Предохранительные клапаны". Мы свяжемся с вами и поможем подобрать.

Бесплатная консультация

Подбор аналогов

Расчет стоимости

Оставить заявку

Мы поможем подобрать оборудование

Наши специалисты свяжутся с вами в ближайшее время

Эти устройства относятся к классу защитной трубопроводной арматуры и играют ключевую роль в обеспечении промышленной безопасности. Принцип их работы основан на автоматическом срабатывании при достижении давлением установленного порога, что предотвращает аварийные ситуации и защищает дорогостоящее оборудование от повреждений.

Основные виды и конструктивные особенности

В нашем каталоге представлены различные типы предохранительных клапанов, которые классифицируются по способу присоединения, типу нагрузки на золотник и другим конструктивным особенностям.

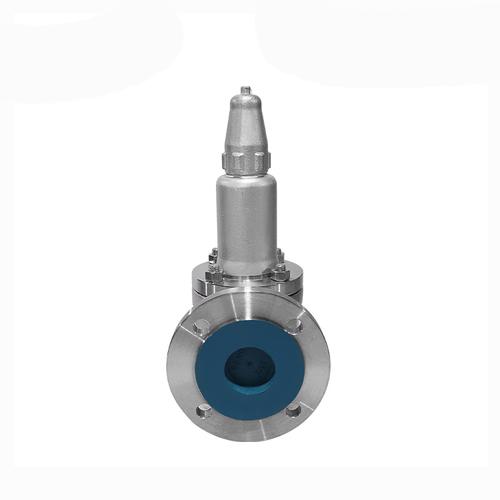

Фланцевые предохранительные клапаны

Данный тип характеризуется фланцевым соединением с трубопроводом, что обеспечивает надежное крепление и удобство монтажа/демонтажа. Фланцевые модели применяются в системах с высокими давлениями и большими диаметрами трубопроводов.

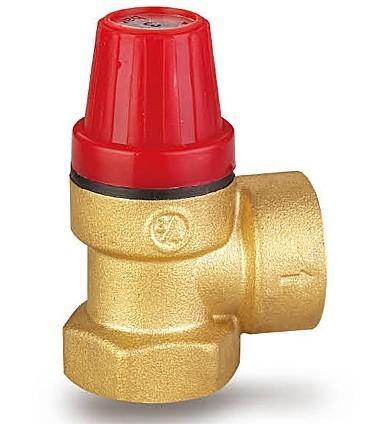

Муфтовые предохранительные клапаны

Оснащены резьбовым соединением и предназначены для монтажа в системах с меньшими диаметрами. Идеально подходят для компактных установок, где важны малые габариты и простота установки.

Ключевые технические параметры

При выборе предохранительного клапана необходимо учитывать несколько основных характеристик, которые определяют его работоспособность в конкретных условиях.

Параметр	Описание	Типичные значения
Условный диаметр (DN)	Номинальный размер присоединения	DN15, DN20, DN25, DN32, DN40, DN50
Диапазон настройки давления	Пределы срабатывания клапана	0,1-2,5 МПа; 2,5-6,0 МПа; 6,0-16,0 МПа
Рабочие среды	Типы сред, с которыми работает клапан	Вода, пар, воздух, газ, нефтепродукты
Температура рабочей среды	Максимальная температура эксплуатации	До 200°C, до 300°C, до 450°C
Материал корпуса	Конструкционный материал	Чугун, сталь, нержавеющая сталь

Области применения

Предохранительные клапаны находят применение в различных отраслях промышленности:

Энергетика - защита котлов, паропроводов и теплообменного оборудования
Химическая промышленность - технологические линии и реакторы
Нефтегазовая отрасль - магистральные трубопроводы и резервуары
Водоснабжение и канализация - насосные станции и системы очистки
Пищевая промышленность - пастеризаторы и автоклавы
Фармацевтика - стерилизационное оборудование

💡 Практические советы

Подбирайте клапан с учетом не только рабочего давления, но и возможных гидроударов
Регулярно проверяйте работоспособность механизма, особенно после длительного простоя
Учитывайте агрессивность среды при выборе материала уплотнений
Обеспечьте свободный отвод сбрасываемой среды в безопасное место

⚠️ Частые ошибки при выборе

Установка клапана с неподходящим диапазоном настройки давления
Неучет температуры среды при подборе материалов
Игнорирование требований к пропускной способности
Неправильная ориентация клапана при монтаже
Отсутствие регулярного технического обслуживания

Критерии выбора предохранительного клапана

Для правильного подбора оборудования необходимо учитывать следующие факторы:

Рабочая среда - определяет материал исполнения и тип уплотнения
Давление настройки - должно соответствовать защищаемой системе
Пропускная способность - достаточная для сброса избыточного объема
Условия монтажа - доступное пространство и способ присоединения
Температурный режим - влияет на выбор материалов и конструкцию
Требования нормативных документов - отраслевые стандарты и правила

🔧 Технические нюансы

Клапаны прямого действия более надежны, но требуют точной настройки
Импульсные системы применяются для высоких давлений и больших расходов
Магнитнопружинные клапаны позволяют дистанционное управление
Предохранительные мембраны используются как одноразовые элементы защиты

Нормативные требования и сертификация

Предохранительные клапаны относятся к оборудованию, работающему под давлением, и подлежат обязательной сертификации. Основные нормативные документы:

Федеральный закон №116-ФЗ "О промышленной безопасности опасных производственных объектов"
Правила промышленной безопасности опасных производственных объектов
ГОСТ 31294-2005 "Клапаны предохранительные. Общие технические условия"
Технический регламент Таможенного союза ТР ТС 032/2013

Глоссарий терминов

Давление настройки - давление, при котором клапан начинает открываться
Давление полного открытия - давление, при котором достигается номинальная пропускная способность
Давление закрытия - давление, при котором клапан полностью закрывается после срабатывания
Подрыв - начало открытия клапана
Недодув - разность между давлениями настройки и закрытия

Мнение эксперта: В практике промышленной эксплуатации наиболее критичным параметром является правильный расчет пропускной способности клапана. Статистика показывает, что около 40% аварийных ситуаций связаны с несоответствием пропускной способности защитного устройства фактическому расходу среды. Особое внимание следует уделять клапанам для паровых систем - здесь ошибка в подборе может привести к катастрофическим последствиям. Рекомендую проводить расчеты с запасом не менее 10-15% от максимально возможного расхода, а для систем с возможными резкими скачками давления - до 25%. Также важно учитывать, что клапаны для газовых сред требуют специальной настройки и регулярной проверки не реже 1 раза в 6 месяцев.

— Сергей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
