Современное металлообрабатывающее производство требует высокой степени автоматизации и точности. Поворотные столы с ЧПУ стали неотъемлемым компонентом оснастки для фрезерных станков, позволяя выполнять сложные многоосевые операции без переустановки заготовки. Эти устройства обеспечивают точное угловое позиционирование детали относительно инструмента, что значительно расширяет технологические возможности оборудования.
Основные типы поворотных столов
В зависимости от конструктивных особенностей и функциональных возможностей, поворотные столы с ЧПУ подразделяются на несколько основных категорий, каждая из которых предназначена для решения конкретных технологических задач.

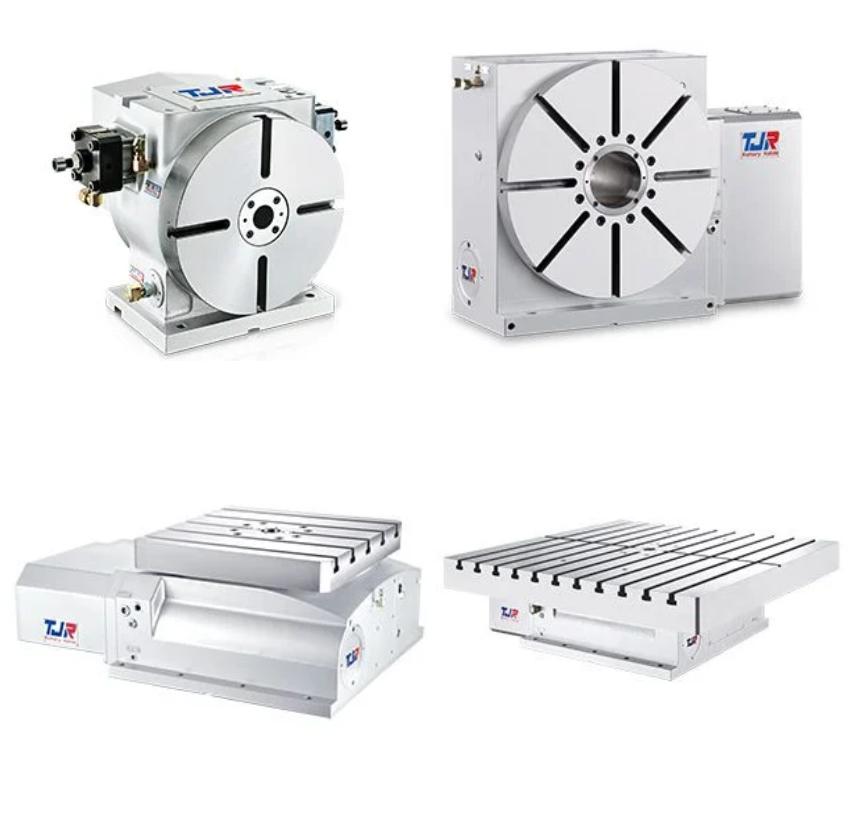

Индексные поворотные столы
Обеспечивают дискретное позиционирование заготовки с фиксированным шагом. Идеально подходят для обработки многогранных деталей, выполнения отверстий по окружности, фрезерования пазов и шлицев. Отличаются высокой жесткостью и точностью фиксации в рабочих положениях.

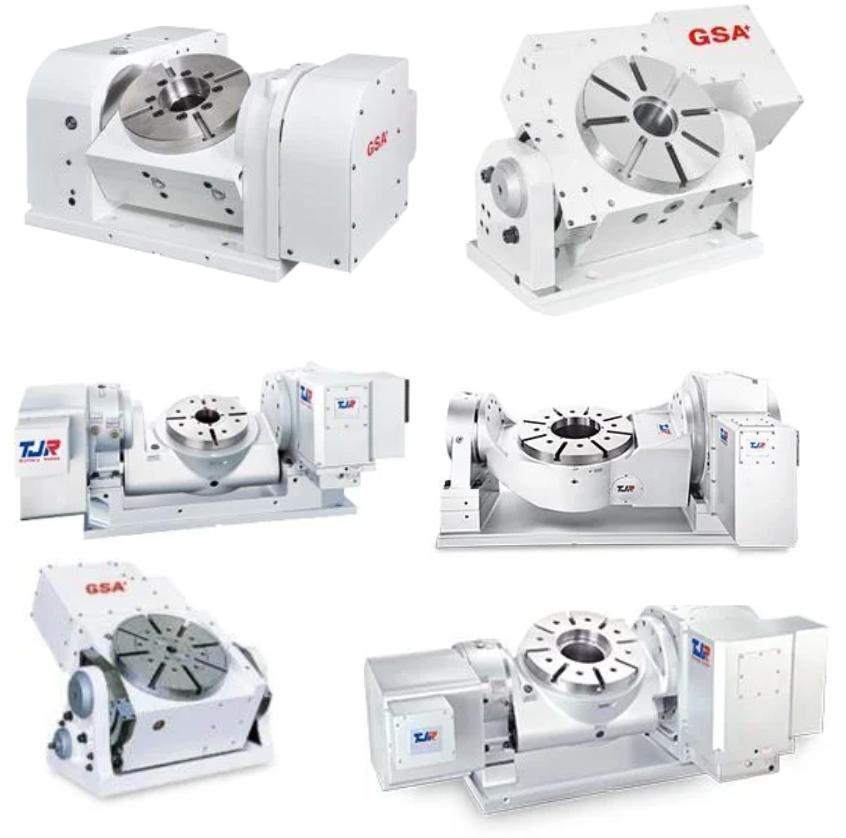

Наклонно-поворотные столы
Сложные устройства с двумя или более осями вращения, позволяющие устанавливать заготовку под произвольным углом в пространстве. Незаменимы для обработки объемных деталей сложной геометрии, лопаток турбин, пресс-форм и штампов. Обеспечивают возможность пятиосевой обработки на трехкоординатных станках.

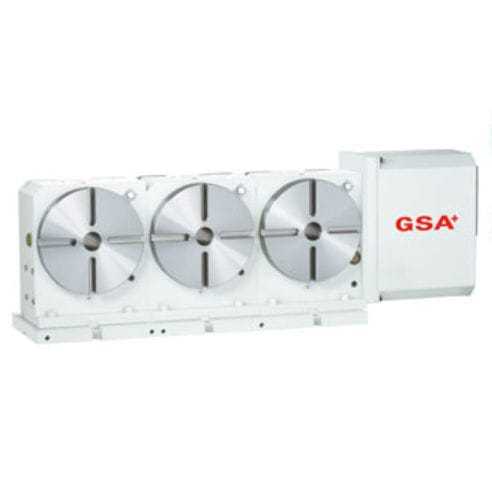

Многошпиндельные поворотные столы
Конструкции с несколькими рабочими позициями для одновременной установки нескольких заготовок. Позволяют существенно повысить производительность за счет совмещения времени обработки одной детали с установкой/снятием других. Эффективны в серийном производстве.
Ключевые технические характеристики
При выборе поворотного стола необходимо учитывать комплекс технических параметров, определяющих его совместимость с конкретным оборудованием и технологическими задачами.
| Параметр | Индексные | Наклонно-поворотные | Многошпиндельные |
|---|---|---|---|
| Точность позиционирования | ±5 угловых секунд | ±10-15 угловых секунд | ±5-8 угловых секунд |
| Максимальная нагрузка | 50-500 кг | 30-300 кг | 20-200 кг на позицию |
| Диаметр стола | 200-630 мм | 250-500 мм | 150-400 мм |
| Сквозное отверстие | 40-150 мм | 40-100 мм | 30-80 мм |
| Количество осей | 1 | 2 | 1 с несколькими позициями |
Диаметр сквозного отверстия
Определяет максимальный размер обрабатываемой детали, которая может проходить через стол. Важный параметр при обработке валов и других протяженных деталей.
Допустимая нагрузка
Максимальная масса заготовки, которую стол может выдержать без потери точности позиционирования. Учитывает как статические, так и динамические нагрузки во время обработки.
Тип и усилие тормоза
Тормозная система обеспечивает фиксацию стола в рабочем положении под действием сил резания. Гидравлические тормоза развивают усилие до 5000 Н·м, пневматические — до 3000 Н·м.
💡 Практические советы
- При выборе диаметра стола учитывайте не только размер заготовки, но и необходимые припуски для крепления
- Для тяжелых деталей выбирайте столы с запасом по нагрузке не менее 20-30%
- Обращайте внимание на совместимость системы ЧПУ стола с вашим станком
- Регулярно проверяйте точность позиционирования и при необходимости выполняйте калибровку
Области применения
Поворотные столы с ЧПУ находят применение в различных отраслях промышленности, где требуется высокая точность и производительность многоосевой обработки.
- Авиастроение и космическая отрасль — обработка лопаток турбин, элементов двигателей, деталей шасси
- Автомобилестроение — производство пресс-форм, штампов, оснастки, деталей трансмиссии
- Медицинская техника — изготовление протезов, хирургических инструментов, имплантатов
- Энергетическое машиностроение — обработка деталей турбин, компрессоров, насосов
- Производство оснастки — создание пресс-форм, штампов, кондукторов, приспособлений
⚠️ Частые ошибки при выборе
- Недооценка динамических нагрузок — учитывайте не только вес заготовки, но и силы резания
- Пренебрежение проверкой совместимости интерфейсов ЧПУ стола и станка
- Выбор стола без учета будущих технологических задач — закладывайте резерв по точности и функциональности
- Экономия на системе торможения — недостаточное усилие тормоза приводит к потере точности при обработке
Критерии выбора оборудования
Правильный подбор поворотного стола требует комплексного анализа технологических задач и условий эксплуатации.
Технологические требования
Определите необходимую точность позиционирования, количество одновременно обрабатываемых деталей, сложность геометрии заготовок. Для простых операций достаточно индексных столов, для сложных объемных деталей потребуются наклонно-поворотные модели.
Совместимость со станком
Убедитесь в совместимости систем ЧПУ, проверьте габаритные размеры и способ крепления стола к станку. Важно учитывать расположение элементов управления и подвод коммуникаций.
Эксплуатационные характеристики
Оцените простоту обслуживания, доступность запасных частей, ремонтопригодность. Учитывайте условия эксплуатации — наличие СОЖ, запыленность, температурный режим.
🔧 Технические нюансы
- Точность позиционирования зависит не только от стола, но и от жесткости всей системы "станок-стол-заготовка"
- Гидравлические тормоза обеспечивают более высокое усилие фиксации, но требуют подключения к гидросистеме
- Столы с серводвигателями прямого привода имеют меньший люфт и более высокую точность по сравнению с редукторными
- При работе с магнитными патронами учитывайте возможное влияние на датчики позиционирования
Преимущества использования
Внедрение поворотных столов с ЧПУ в производственный процесс обеспечивает существенные конкурентные преимущества.
- Сокращение времени обработки — исключение ручных переустановок заготовки
- Повышение точности — минимизация погрешностей базирования
- Расширение технологических возможностей — возможность обработки сложных поверхностей
- Универсальность — быстрая переналадка для разных типов деталей
- Автоматизация производства — интеграция в гибкие производственные системы
Глоссарий терминов
Точность позиционирования — максимальное отклонение фактического положения стола от заданного программой.
Сквозное отверстие — центральное отверстие в столе для пропуска длинных заготовок или инструмента.
Усилие торможения — момент, развиваемый тормозной системой для удержания стола в рабочем положении.
Допустимая нагрузка с бабкой — максимальная нагрузка при использовании дополнительной опоры для длинных деталей.
Мнение эксперта: В современном машиностроении поворотные столы с ЧПУ перестали быть просто дополнительной оснасткой — они стали ключевым элементом технологической цепочки. На практике мы наблюдаем, что правильный подбор стола позволяет увеличить производительность фрезерного оборудования на 40-60% за счет сокращения вспомогательного времени. Особенно эффективно применение наклонно-поворотных столов для обработки сложных деталей — они позволяют выполнять до 85% операций за одну установку. Важно отметить, что современные модели с прямым приводом обеспечивают точность до 2-3 угловых секунд, что соответствует требованиям аэрокосмической и медицинской отраслей. При выборе рекомендую обращать особое внимание не только на паспортные характеристики, но и на реальную жесткость конструкции — это напрямую влияет на качество обработки при высоких нагрузках.
— Алексей Волков, ведущий инженер по промышленному оборудованию, стаж 15+ лет
