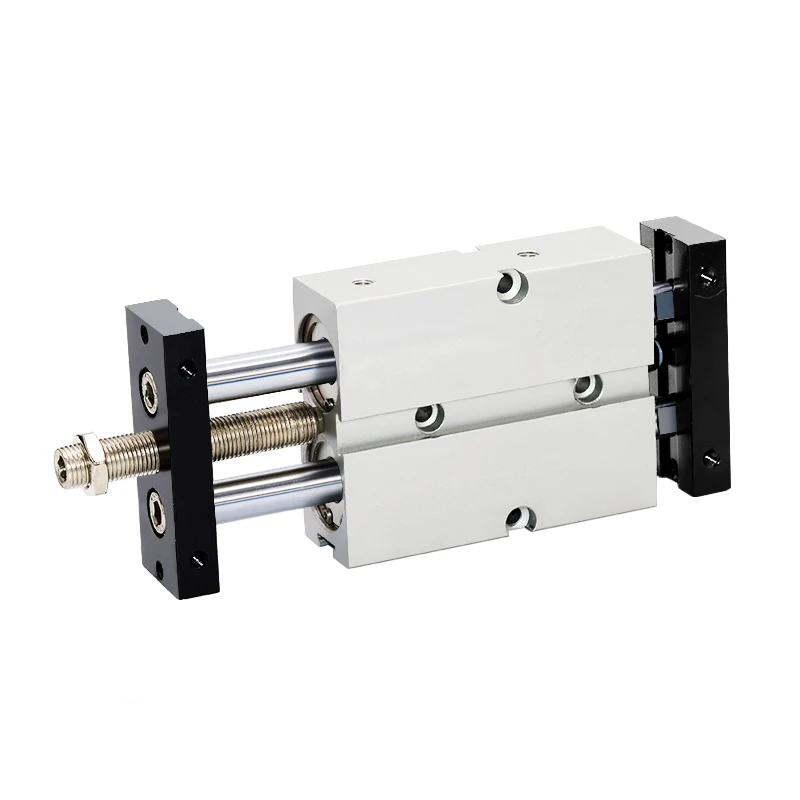

Пневмоцилиндры с направляющими — это специализированные устройства, сочетающие функции пневматического привода и механической стабилизации. Они широко применяются в автоматизированных производственных линиях, где требуется высокая точность позиционирования и устойчивость к боковым нагрузкам.
Конструктивные особенности
Основное отличие от стандартных пневмоцилиндров — наличие направляющих элементов (обычно линейных подшипников или рельсов), которые предотвращают вращение и перекосы штока. Это позволяет:
- Увеличить точность позиционирования до ±0,1 мм
- Работать с эксцентричными нагрузками
- Продлить срок службы уплотнений
Технические параметры
| Параметр | Значения |
|---|---|
| Диаметр поршня | 6-100 мм |
| Ход поршня | 10-500 мм |
| Рабочее давление | 0,1-1 МПа |
| Температурный диапазон | -10°C до +80°C |
💡 Практические советы
- При выборе учитывайте не только диаметр поршня, но и требуемую жесткость направляющих
- Для вертикального монтажа выбирайте модели с тормозными системами
- Регулярно смазывайте направляющие для продления ресурса
Области применения
Используются в станкостроении, упаковочном оборудовании, автоматических сборочных линиях. Особенно востребованы в случаях, когда обычные цилиндры не могут обеспечить точность из-за боковых нагрузок.
⚠️ Частые ошибки при выборе
- Неучет суммарной нагрузки на направляющие
- Игнорирование требований к чистоте сжатого воздуха
- Неправильный расчет необходимой жесткости
Мнение эксперта: В 70% случаев преждевременного выхода из строя пневмоцилиндров с направляющими виноваты именно боковые нагрузки, превышающие расчетные. Особенно критично это для длинноходовых моделей (свыше 300 мм), где даже небольшие эксцентриситеты создают значительные изгибающие моменты. Рекомендую всегда брать запас по нагрузке не менее 30%.
— Алексей Петров, ведущий инженер по пневматике, стаж 18 лет
